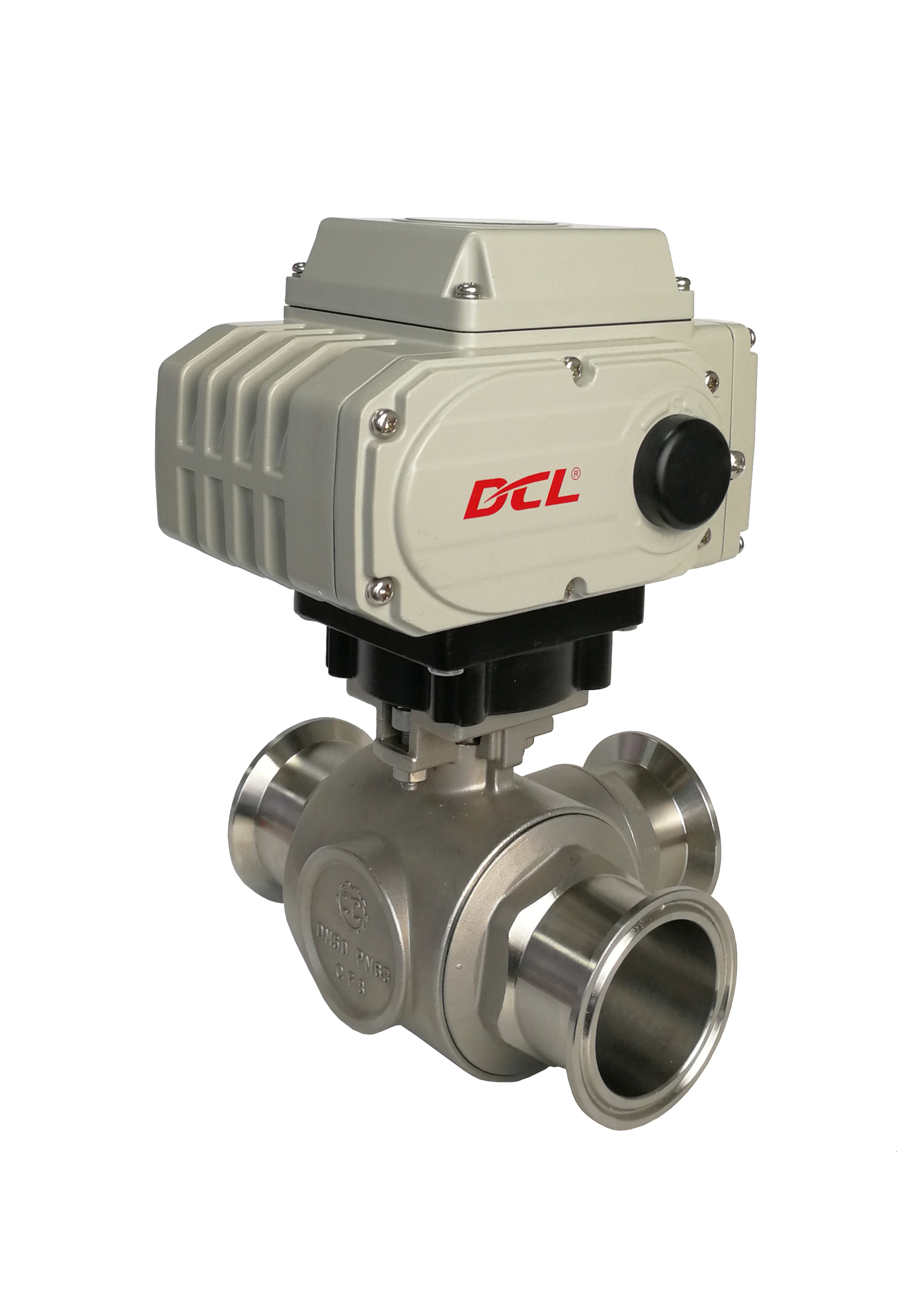

RoHS 3.0 CSA 90° 360° IP67 소형 스마트 전기 액추에이터
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 시간/토크 | 15 ~ 75S/18nm ~ 2500nm/160in.lbs ~ 22125in.lbs | 설치 각도 | 360 ° |
|---|---|---|---|
| 입력 신호 | 4-20MA 또는 2-10V / 1-5V 옵션 | 출력 신호 | 4-20MA |
| 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F | 총 중량 | 2.5kg ~ 20kg |
| 모터 파워 | 10W ~ 140W | 보호 등급 | IP67 NEMA4/4X |
| 전원 공급 장치 | 24VAC/110VAV/220VAC | ||
| 강조하다 | RoHS 3.0 compliant smart electric actuator,360° rotating compact electric actuator,IP67 waterproof smart actuator |
||
제품 설명
과토크 보호 콤팩트 스마트 전기 액추에이터/토크 테스트 제어
기능
- 기계적 제한이 있는 쿼터 턴
- 전체 액추에이터를 콤팩트하게 만들기 위한 모터/제어 상자/하우징의 일체형 설계
- 스마트 완전 밀봉 컨트롤러의 토크 테스트 기능을 통한 과토크 보호
- 제어 팩용 EFT, ESD 및 고전압 서지 테스트를 거친 고성능 EMC
- 열 과부하 보호 기능이 있는 고부하 모터
- 내후성 IP67 및 NEMA 4X를 갖춘 견고한 고압 다이캐스트 알루미늄 하우징
- 밸브 위치 표시기/평면 표시기 또는 볼록 표시기 사용 가능
- 렌치 또는 핸드휠을 사용한 수동 오버라이드
- UL 및 CSA 표준/CE 마크/RoHS 3.0 통과에 따른 CSA 인증
사양
| 유형 | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-160E | DCL-250E |
|---|---|---|---|---|---|---|---|---|
| 전원 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm |
| 작동 시간 | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 정격 전류 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 총 중량 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 입력 신호 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 출력 신호 | 4-20mADC | |||||||
| 기본 오류 | ±1% 이하 | |||||||
| 왕복 오류 | 1% 이하 | |||||||
| 데드 스페이스 | 0.5%-5.0% 조정 가능 | |||||||
| 감쇠 특성 | 0회 | |||||||
| 액추에이터의 반복 오류 | ≤1% | |||||||
| 절연 저항 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| 내전압 클래스 | AC24V:500VAC 1분 AC110/220V:1500VAC 1분 | |||||||
| 보호 등급 | IP67 | |||||||
| 설치 각도 | 360° 모든 각도에서 | |||||||
| 전기 인터페이스 | 전원선용 2개의 G1/2 방수 케이블 커넥터, 신호선용 1개 | |||||||
| 주위 온도 | -20℃~+55℃ | |||||||
| 선택적 기능 | 과토크 보호기/제습 히터/수동 접점 스위치/돔 표시기/핸들 | |||||||
| 비고 | 기타 입력 또는 출력 신호가 필요한 경우 구매 주문서에 지정하십시오. | |||||||
설명
DCL 스마트 변조형 전기 액추에이터에는 전기 위치 지정 시스템(EPS) 포지셔너가 장착되어 있습니다. 드라이브의 출력 각도는 4–20 mA, 2–10 V, 또는 1–5 V의 입력 제어 신호에 비례합니다. 액추에이터의 지능형 컨트롤러는 모터 전류를 지속적으로 모니터링합니다. 모터가 정지하면 전류가 급격히 증가하고, 컨트롤러는 서지를 감지한 후 3초 후에 자동으로 모터 전원을 차단합니다. 이 전자 과토크 보호는 기존 기계 시스템보다 더 정확하고 안정적인 보호 기능을 제공합니다.
각 액추에이터는 CSA 및 CSA 표준에 따라 CSA에서 엄격하게 테스트하고 인증을 받았습니다. 듀티 사이클은 모든 시리즈에서 70%를 초과하여 장기적인 내구성과 성능 안정성을 보장합니다. EPS 시스템은 자동 보정되어 “헌팅”을 효과적으로 제거하고 정확한 제어 및 모니터링을 위한 표준 출력 위치 피드백 신호를 제공합니다.
