Smallest turn-on/off 60S 18Nm DC24V Quarter Turn Electric Actuator
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 신호 | 4-20MA/2-10V/1-5V | 출력 신호 | 4-20mA |
|---|---|---|---|
| 표준 토크 | 15s/18nm | 전원공급장치 | 24VAC/110VAV/220VAC/380VAC |
| 설치 각도 | 360° | 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F |
| 보호 등급 | IP67 NEMA4/4X | 총 중량 | 1.2kg |
| 모터 파워 | 6W |
제품 설명
Electric compact actuator with mini control board inside/multiple input signals optional
Features
- Quarter turn with mechanical limits
- Rugged IP67 and NEMA 4X aluminum alloy housing with powder coated
- Modulated by mini smart control board, 4-20mA/2-10V input control signal optional
- All metal self-locking double worm gear
- Heavy duty motor with thermal overload protection
- Visual position indicator/flat and convex optional
- Manual override by wrench
- CSA certified per UL and CSA standard/CE marked/RoHS 3 tested
Description

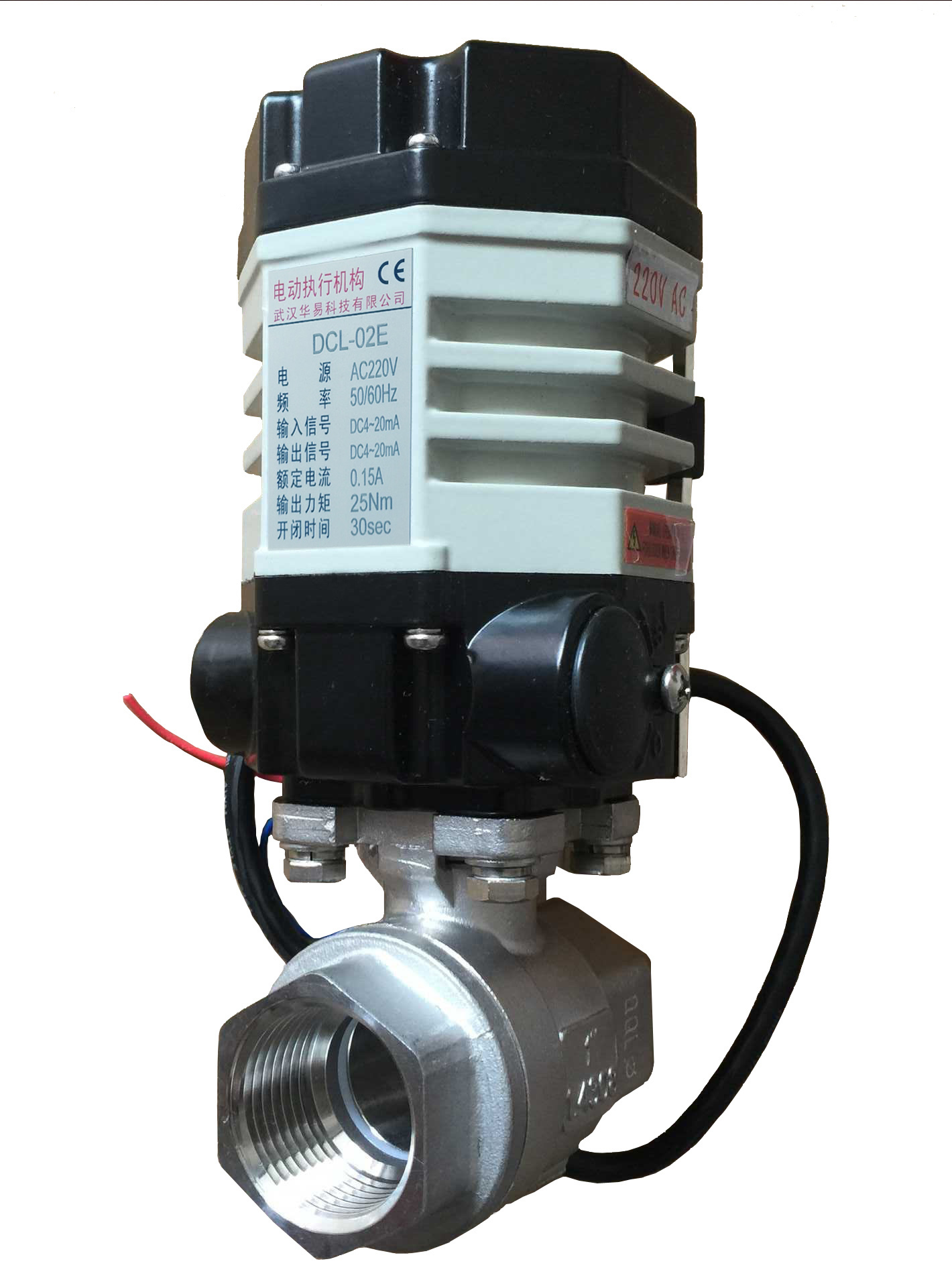

The DCL-02 type electric actuator is the smallest aluminum-alloy housing model in DCL’s product range, capable of proportional control via current or voltage signals. Its self-designed miniature control board features automatic calibration and self-diagnostic functions for reliable, maintenance-free operation.
The patented hollow-shaft design makes the actuator extremely compact, yet capable of delivering high output torque. A combination of two-stage spur gears and double worm gears ensures superior strength and durability, preventing wear on the final gear even under frequent open–close cycles.
Thanks to its self-locking gear train, the DCL-02 actuator is suitable for automating both ball valves and butterfly valves, providing stable positioning without the need for additional brakes.
All DCL actuators are rigorously tested and certified:
-
CSA certified according to UL and CSA standards
-
Tested by SGS for compliance with CE and RoHS 3 requirements
Specification
| Performance Parameters | |||||
| Type | DCL-02 | DCL-MZZ(Multiple turns) | |||
| Power | DC24V | AC24V | AC110V | AC220V | DC24V |
| Motor Power | 8W | 6W | 6W | 6W | 20W |
| Rated Current | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Standard Time/Torque | 15S/18Nm | 18Nm | |||
| Optional Time/Torque | 7S/9Nm 60S/18Nm | ||||
| Turning Angle or turns | 0～900 | 3r/min | |||
| Available Control Circuit | Type G | Type of A,B | Type of A,B ,E , | ||
| Total Weight | 1.2kg | ||||
| Insulating Resistance | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Withstand Voltage Class | 500VAC 1 minute | 1500VAC 1 minute | 500VAC 1minute | ||
| Protection Class | IP67 | ||||
| Installation Angle | 3600 at any angle | ||||
| Electric Interface | 7-core cable for connection | ||||
| Ambient Temperature | -25～+55℃ | ||||
| Fuse | 2A | 3A | 1A | 1A | 2A |
