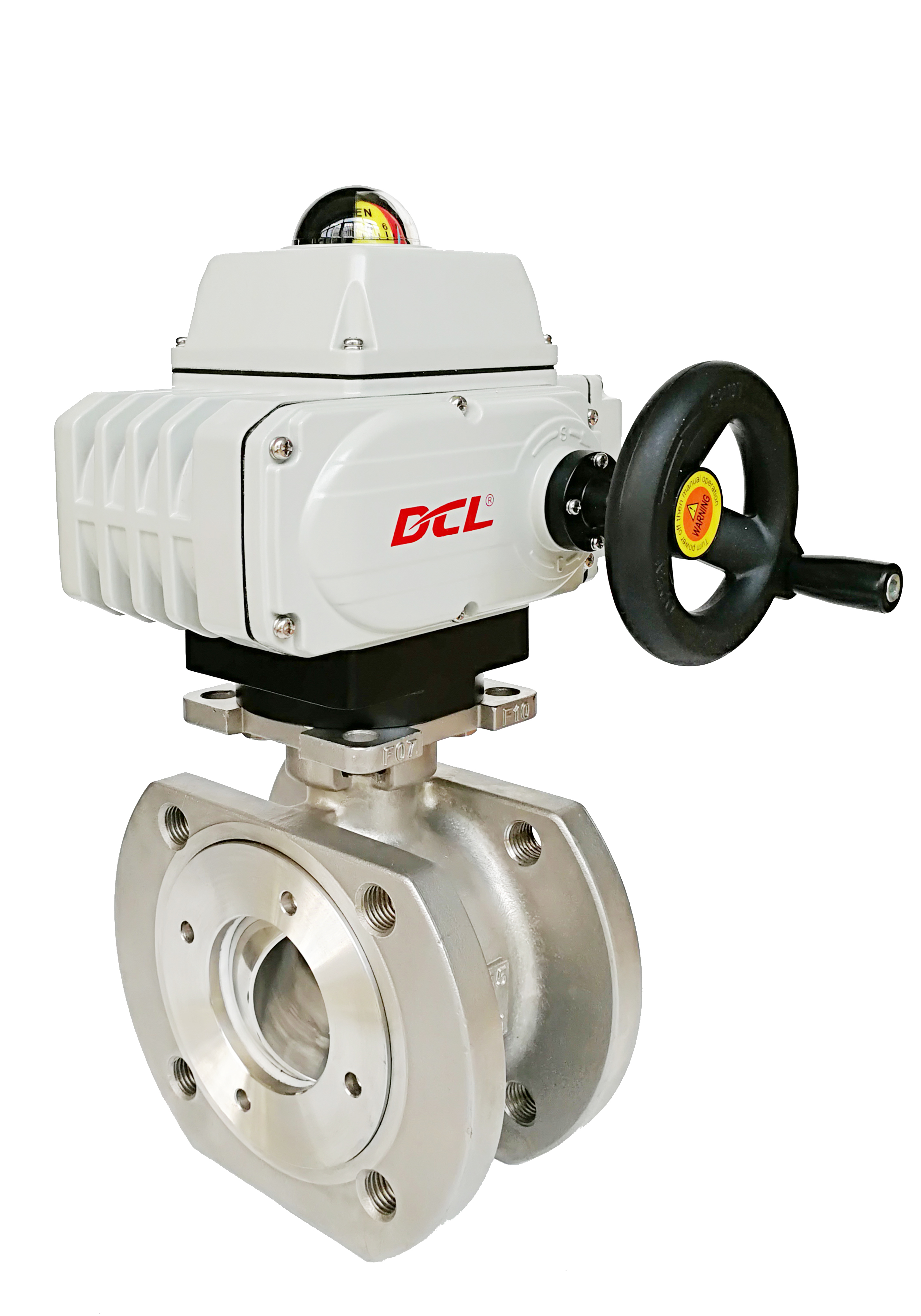

400Nm 볼 밸브 DC24V 9.5kg소형 액추에이터

특징

• 기계적 제한을 가진 4분기 회전 작동
• 견고한 IP67 방수성, 견고한 주름 알루미늄 장 / 100% 수중 테스트
• 밸브 위치를 확인하기 위해 두 보조 제한 스위치
• 시선 밸브 위치 표시기/평평 또는 웅덩이
• 수동 오버라이드/핸드휠 선택
• PTC 전자 난방 부품, 응축 방지 옵션
• PTC 과열 보호 장치와 함께 열 과부하 보호 중량 모터
• 자체 잠금 벌레 기어 작동 장치가 전력을 잃는 경우 마지막 위치에서 유지
• 100Nm 이상의 동전 모멘트를 가진 액추에터 보호자는 선택적입니다.
• 로컬 비상 전원 끄기 버튼 선택
• CSA 인증 UL 표준/CE 표시

설명

DCL 즈의 일반 시리즈 전기 액추에이터는 일반적으로 나비 밸브, 볼 밸브, 덤퍼 또는 스윙링 팔과 같은 쿼터 턴 장치를 작동하는 데 사용됩니다. 연속 전력 신호가 적용되면,모터는 완전히 금속의 변속기를 구동하는데, 마지막 단계는 워크 기어 세트입니다.; 출력 샤프트는 90°로 회전하고, 내부 캠은 제한 스위치를 작동시켜 이동 끝에 자동으로 모터를 중지합니다.엔진은 원래 위치로 출력을 반환하는 반대 방향으로 회전.

모든 DCL 동작기에는 구리 합금 (황제) 의 톱니바퀴가 일체 단위로鋳造되어 있으며, 단순히 표면 표면화되지 않습니다. 이것은 기어 톱니바퀴의 강도를 크게 향상시킵니다마모 저항성, 전체적인 내구성.

전형적인 전기 액추에터에서 가장 취약한 구성 요소는 마지막 단계의 벌레 기어 또는 스퍼 기어입니다. 왜냐하면 그것은 출력과 가장 가깝고 따라서 가장 큰 토크와 마찰을 견딜 수 있기 때문입니다.다른 말로, 워크 기어의 설계와 재료는 액추에이터의 사용 수명을 결정적으로 결정합니다.

DCL는 두 가지 방법으로 수명을 향상시킵니다.

• 큰 반지름 (장 팔) 의 벌레 바퀴 설계 ∙ 효과적인 반지름을 증가시키면서 주어진 토크에 대해 변속 치아에 대한 방사력 힘이 감소합니다.따라서 치아에 대한 스트레스를 줄이고 마모와 피로를 줄입니다..

• 전체 청동 (황제 합금) 벌레 바퀴의 사용, 단순히 접착 된 바퀴가 아닙니다. 이것은 접착 마모 또는 껍질 벗기 위험을 제거합니다.미끄러지는 접촉 아래에서 좋은 적합성, 그리고 안정적인 마찰 행동 긴 서비스 수명.

그 결과 DCL의 조합은 큰 지름의 전동 구더기 ∙ 적절히 단단하고 정밀 처리 된 구더기 원과 ∙ 결합되어 신뢰성 있고 내구성이 높습니다.소음도 낮고 가속이 적거나 크기가 작은 가속기를 사용하는 액추에이터와 비교했을 때 수명이 상당히 길어집니다..

사양
