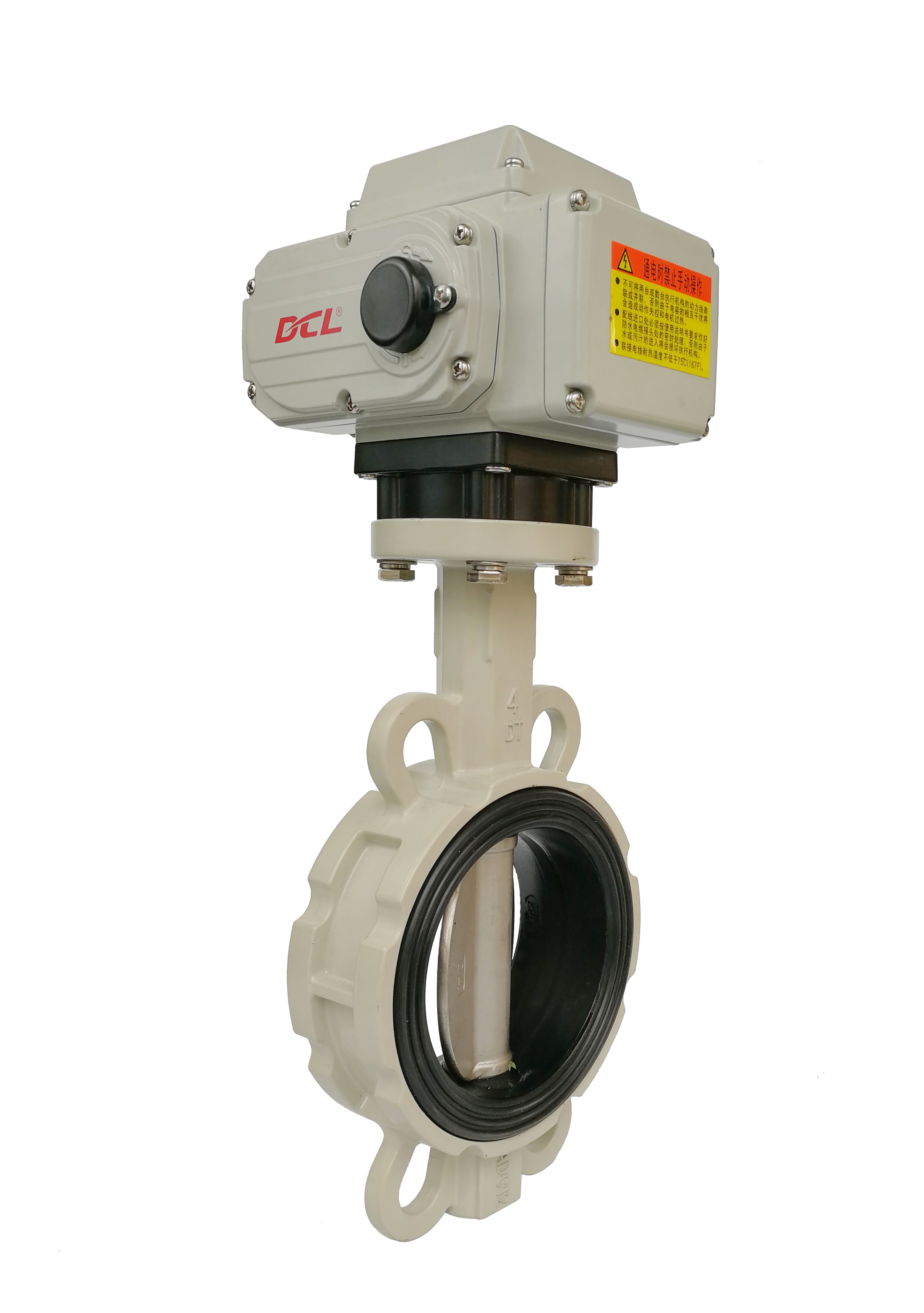

소형 1/4 회전 400Nm DC24V HVAC 버터플라이 밸브 액추에이터
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 3단계 가동기 | 설치 각도 | 360° |
|---|---|---|---|
| 총 중량 | 2.5kg ~ 20kg | 전원 공급 장치 | 380vac/400vac/415vac |
| 작업 | 1/4 회전 작동 | 유형 | 쿼터 턴 액추에이터 |
제품 설명
3단계 AC로 가동되는 3단계 액추에이터와 밸브 위치의 수동 접촉 스위치
설명
DCL 컴팩트 전기 액추에이터는 HVAC 응용 프로그램, 특히 나비 밸브에서 널리 사용됩니다. 건물 자동화 시스템에서,이 액추에이터는 실내 온도를 조절하는 데 중요한 역할을 합니다., 공기 처리 장치 공기 흐름, 냉각 및 뜨거운 물 흐름, 응축물 배수 및 전반적인 수압 균형.
The DCL H-type control circuit combined with a three-phase AC motor is specifically designed for actuators powered by 380 VAC or 440 VAC at 50/60 Hz—power supplies commonly found in heavy-duty industrial environments such as power plants and steel mills단일 단계 가동 장치와 마찬가지로, 연속 전압 제어 신호가 적용되면 모터는 출력 샤프를 90 °로 회전시키는 견고하고 모든 금속 기어 트레인을 구동합니다.여행 은 제한 스위치 를 작동 시키는 내부 카메라 로 정밀 히 제어 됩니다, 자동으로 모터를 멈추고 완전히 열린 위치에서 건조 접촉 신호를 제공합니다. 역 연속 신호가 수신되면 모터는 반대 방향으로 작동합니다.액추에이터를 닫힌 위치로 되돌리는 것.
액추에이터는 설치가 쉽고 ISO 5211 멀티 플랜지 장착 표준을 완전히 준수하며 신뢰할 수있는 밸브 결합을위한 이중 사각형 출력 드라이브를 갖추고 있습니다.
스펙트럼
| 액추에이터 타입 | 배터플라이 밸브 (≤PN1.0MPa) | 볼 밸브 (≤PN1.6MPa) | 밸브 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| 액추에이터 타입 | 표준 시간/토크 | 선택적 시간/토크 | 회전각 (Max.range) | 전체 무게 | 전원 공급 | 선택된 제어 회로 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 조절 가능 | 10.2kg | DC24V/AC24V AV110V/AC220V | A/B/E/G의 종류 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° 조절 가능 | 20.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H의 종류 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° 조절 가능 | 40.5kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H의 종류 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 조절 가능 | 9kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H의 종류 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 90.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 조절 가능 | 19kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/H의 종류 |
| DCL-160 | 48S/1600Nm | 190.5kg | ||||
| DCL-250 | 75S/2500Nm | 20kg | ||||
| 성능 매개 변수 조정 유형 목록 (E 타입) | ||||||
| DCL-MZZ | 18Nm | 3r | 10.2kg | DC24V | MZZ 타입 | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 조절 가능 | 40.5kg | DC24V±10% | GE 타입 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 90.5kg | |||
특징
- 자동 잠금 장치로 1/4 회전 작동
- 전기 위치 시스템과 함께 사용할 수 있는 변조형
- 자동 공 밸브와 나비 밸브를 조절하거나 흐름을 차단
- F급 격리 모터
- 열 과부하 보호 / 과부하율 80%의 중량 모터
- 10000배 이상의 전체 범위의 라이프 사이클
- 극도로 낮은 온도와 높은 온도 및 높은 습도 환경에 대한 저항성
- 밸브 위치를 확인하기 위해 두 보조 제한 스위치
- 표준 수동 핸들
- 비상 현장 전원 끄기 버튼 선택
- 부드러운 nitriding 처리를 통해 모든 금속 기어 자체 잠금, 추가 브레이크 필요 없습니다
- CSA 목록/UL 준수/CE 표시/RoHS 3.0 테스트
