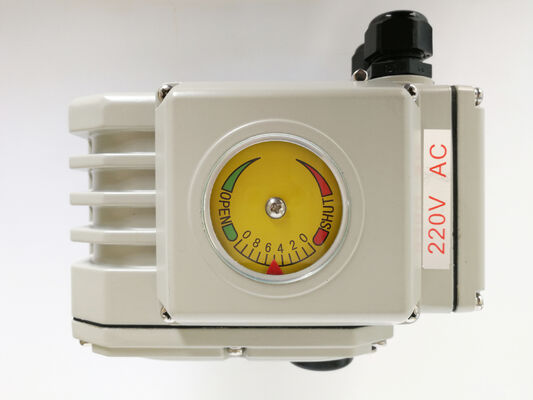

CSA IP67 소형 90° AC24V 200Nm 스마트 전기 액추에이터
제품 상세 정보
| 표준 시간/토크 | 15 ~ 75S/18nm ~ 2500nm/160in.lbs ~ 22125in.lbs | 설치 각도 | 360° |
|---|---|---|---|
| 입력 신호 | 4-20MA 또는 2-10V / 1-5V 옵션 | 출력 신호 | 4-20mA |
| 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F | 총 중량 | 2.5kg ~ 20kg |
| 모터 파워 | 10W ~ 140W | 보호 등급 | IP67 NEMA4/4X |
| 전원공급장치 | 24VAC/110VAV/220VAC | ||
| 강조하다 | IP67 방수 지능형 전기 작동 장치,90° 콤팩트 전기 작동 장치,24V 200Nm 토크 액추에터 |
||
제품 설명
토크 보호 이상 콤팩트 스마트 전기 액추에터/토크 테스트 컨트롤
특징
- 기계적 제한이 있는 1/4 회전
- 전체 액추에이터를 컴팩트하게 만들기 위해 모터/ 컨트롤 박스/하우스의 통합 설계
- 스마트 풀 포트 컨트롤러의 토크 테스트 기능에 의한 토크 보호
- EFT, ESD 및 제어 팩을 위해 테스트 된 고성능 EMC
- 열 과부하 보호 장치가 있는 중용 모터
- 강 고압 다이 주사 알루미늄 가구와 날씨 단호 IP67 및 NEMA 4X
- 밸브 위치 표시기/평면 표시기 또는 웅덩이 표시기 사용 가능
- 손바닥 또는 손바닥으로 수동 오버라이드
- UL 및 CSA 표준 / CE 표시 / RoHS 3.0에 대한 CSA 인증 통과
사양
| 종류 | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 힘 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 연기 시간 | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 가속 전류 | 10.50/0.24/0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 680/1.12/ 0.57A | 60.80/1.18/ 0.60A | 1.93/0.94A | 10.75/0.96A | 10.75/0.98A |
| 전체 무게 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 입력 신호 | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| 출력 싱글 | 4-20mADC | |||||||
| 기본 오류 | ± 1% 이상 | |||||||
| 반역적 인 실수 | 1% 이하 | |||||||
| 죽은 공간 | 00.5%~5.0% 조절 가능 | |||||||
| 진압 특성 | 0번 | |||||||
| 액추에이터에서 반복되는 오류 | ≤ 1% | |||||||
| 단열 저항 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| 전압 클래스 견딜 수 있습니다 | AC24V:500VAC 1분 AC110/220V:1500VAC 1분 | |||||||
| 보호급 | IP67 | |||||||
| 설치 각도 | 모든 각도에서 360° | |||||||
| 전기 인터페이스 | 두 개의 G1/2 와트 단속 케이블 커넥터, 전력 라인 및 신호 라인 | |||||||
| 환경 온도 | -20°C~+55°C | |||||||
| 선택적 기능 | 과도한 토크 보호기/부연화 히터/비동성 접촉 스위치/돔 표시기/손잡이 | |||||||
| 언급 | 필요한 다른 입력 또는 출력 신호는 구매 주문에 명시하십시오. | |||||||
설명
DCL 스마트 모듈링 전기 액추에이터는 전기 위치 시스템 (EPS) 위치 장치와 통합되어 있습니다.출력 드라이브 샤프트의 회전 각이 입력 제어 신호와 정확한 선형 비례 관계를 유지하며, 4~20 mA에서 사용할 수 있습니다.2~10V 또는 1~5V 신호 프로토콜
지능형 컨트롤러는 또한 실시간 모터 전류 모니터링 기능을 갖추고 있습니다. 모터가 정지하는 경우 작동 전류는 급격하고 상당한 급증을 경험합니다.컨트롤러는이 전류 급류를 감지 한 후 정확히 3 초에 모터 전력 공급을 차단하도록 프로그래밍이것은 전통적인 기계적 모터크 보호 솔루션에 비해 우수한 정밀도를 제공하는 전자적 모터크 보호 메커니즘입니다.
모든 액추에이터는 UL 및 CSA 산업 표준과 완전히 일치하여 CSA에 의해 엄격한 제3자 인증 테스트를 받았습니다.전체 제품군에 대한 연속 작업 주기의 등급은 70%를 초과합니다.또한, EPS 위치 시스템에는 자동 자기 정정 기능이 포함되어 있습니다."사냥"현상을 효과적으로 제거하고 (설정된 위치 주위 오스실레이션) 실시간 위치 모니터링을 위한 표준 출력 신호를 제공합니다..
