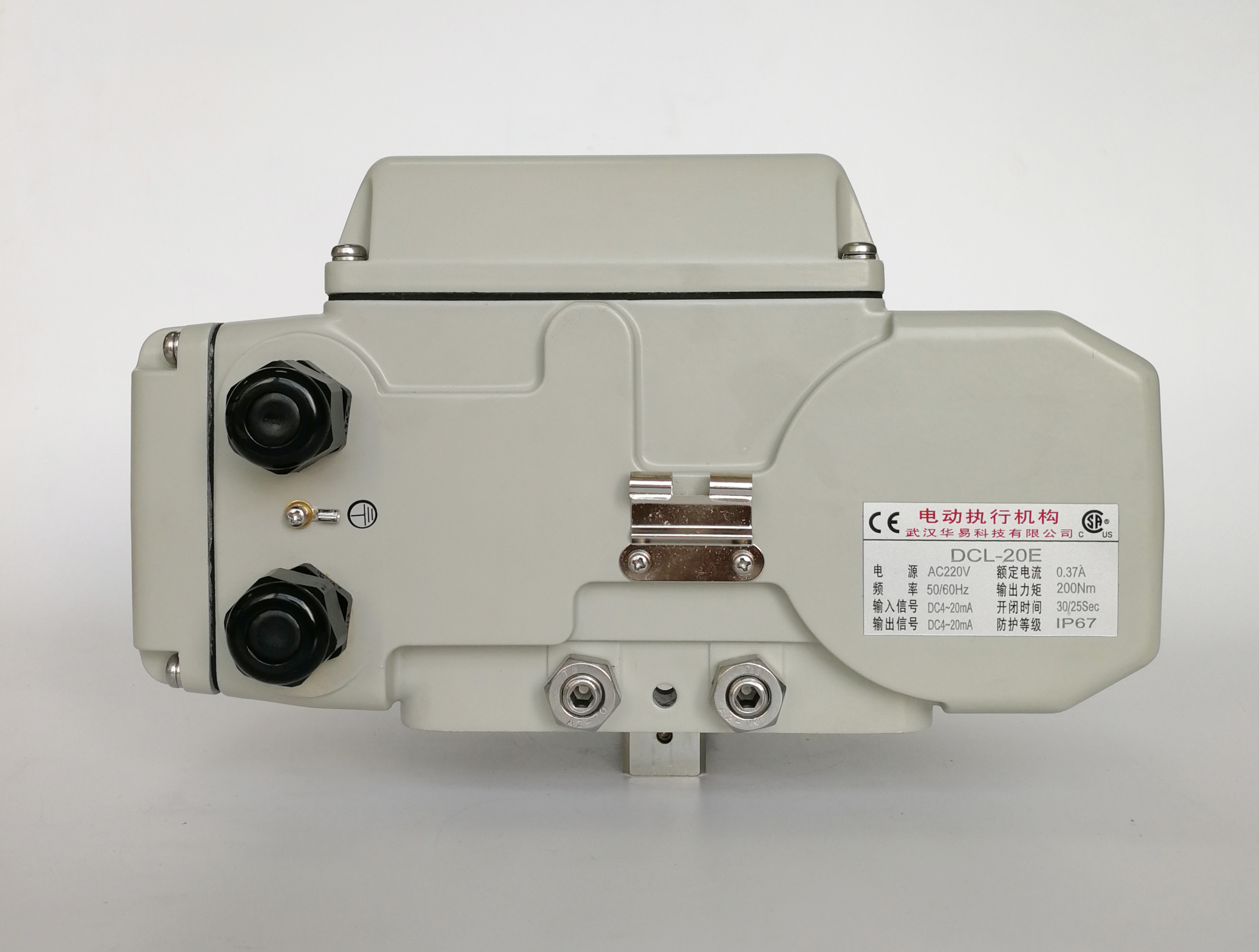

컴팩트 30S 200Nm 4-20mADC 방폭형 전동 액추에이터
제품 상세 정보
| 표준 토크 | 50nm ~ 2500nm/442in.lbs ~ 22125in.lbs | 표준 시간 | 20 ~ 75s |
|---|---|---|---|
| 입력 신호 | 4-20MADC/1-5VDC/2-10VDC | 출력 신호 | 4-20MADC |
| 전원공급장치 | 24VAC/110VAV/220VAC/380VAC | 모터 파워 | 6W ~ 140W |
| 보호 등급 | IP67 NEMA4/4X | 총 중량 | 1.2kg ~ 20kg |
| 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F | 설치 각도 | 360° |
| 강조하다 | 폭발 방지 전기 액추에터,컴팩트 30S 전동 액추에이터,4-20mADC 스마트 액추에이터 |
||
제품 설명
기능
- 1/4 회전 작동 및 자체 잠금 기능
- 85°C 및 85% 습도 환경에서 640시간 연속 작동 테스트
- 유량 조절 또는 차단을 위한 볼 밸브 및 버터플라이 밸브 자동화
- 단방향 호흡 장치 (선택 사항)
- 과열 보호 기능이 있는 절연 등급 F 유도 모터
- 제어 팩에 대한 EFT, ESD 및 고전압 서지 테스트를 거친 고성능 EMC
- 탈착식 수동 오버라이드
- 정격 부하에서 10,000회 이상의 전체 범위 수명 주기
- 열 과부하 보호 기능이 있는 중부하 모터
- 방수 IP67/Type 4X 알루미늄 합금 하우징으로 좁은 공간에 적합한 컴팩트한 크기
- 추가 브레이크가 필요 없는 자체 잠금 웜 기어 트레인
- CSA 인증/UL 준수/CE 마크/RoHS 3.0 테스트 완료
- 표준 ISO 5211 다중 플랜지 밸브 장착
설명
DCL 컴팩트 전기 액추에이터는 HVAC 시스템, 특히 버터플라이 밸브와 함께 널리 사용됩니다. 현대 건물 자동화 시스템(BAS)에서는 실내 온도, 공기량, 수량, 응축수 배출 및 유압 밸런스를 정밀하게 제어하는 데 일반적으로 사용됩니다.
설치 및 시운전 중 배선 및 조정을 위해 액추에이터 커버를 여는 것이 때때로 불가피합니다. 습한 환경이나 일교차가 큰 지역에서는 액추에이터 하우징 내부에 응결이 쉽게 발생할 수 있습니다. 따라서 장기간 작동 신뢰성을 보장하기 위해 온도 조절식 결로 방지 히터가 필수적입니다.
DCL의 특허받은 단방향 호흡 장치는 응결 위험에 대한 고급 솔루션을 제공합니다. 내부 수증기는 외부로 배출하고 외부 습기는 내부로 들어오는 것을 방지합니다. 히터가 꺼진 후에도 반복적인 응결이 효과적으로 방지됩니다. 이 혁신적인 설계는 액추에이터의 내부 부품을 완벽하게 보호하고 내구성과 서비스 수명을 크게 향상시킵니다.
사양
| 유형 | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 전원 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 작동 시간 | 20초 | 30초 | 30초 | 30초 | 45초 | 30초 | 90초 | 110초 |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 정격 전류 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 총 중량 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 입력 신호 | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| 출력 신호 | 4-20mADC | |||||||
| 기본 오차 | ±1% 이하 | |||||||
| 왕복 오차 | 1% 이하 | |||||||
| 데드 스페이스 | 0.5%-5.0% 조절 가능 | |||||||
| 댐핑 특성 | 0회 | |||||||
| 액추에이터 반복 오차 | ≤1% | |||||||
| 절연 저항 | AC24V: 100MΩ/250VDC AC110/220V: 100MΩ/500VDC | |||||||
| 내전압 등급 | AC24V: 500VAC 1분 AC110/220V: 1500VAC 1분 | |||||||
| 보호 등급 | IP67 | |||||||
| 설치 각도 | 360° 어느 각도에서든 가능 | |||||||
| 전기 인터페이스 | 방수 케이블 커넥터 2개 (전원선용 1개, 신호선용 1개) | |||||||
| 주변 온도 | -20°C ~ +55°C | |||||||
| 선택 기능 | 과토크 보호기/제습 히터/수동 접점 스위치/돔 표시기/핸들 | |||||||
| 비고 | 필요한 다른 입력 또는 출력 신호는 구매 주문 시 명시하십시오. | |||||||
