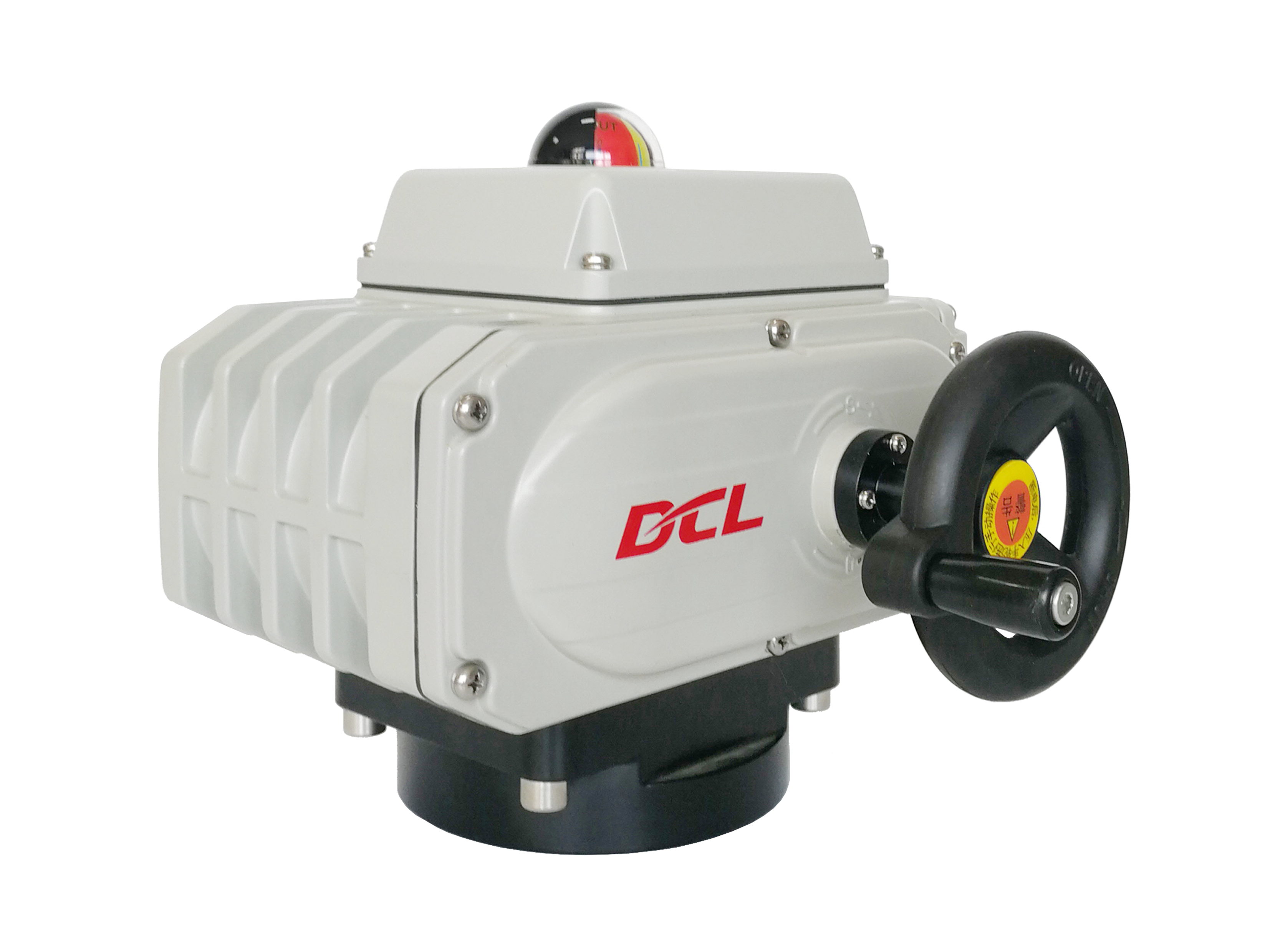

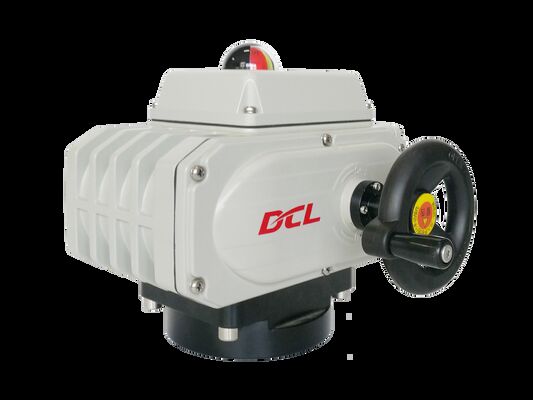

CSA ISO5211 AC220V 200Nm 자정 스마트 전기 액추에터
제품 상세 정보
| 전원공급장치 | 24VAC/110VAV/220VAC/380VAC | 모터 파워 | 6W ~ 140W |
|---|---|---|---|
| 표준 토크 | 50nm ~ 2500nm/442in.lbs ~ 22125in.lbs | 표준 시간 | 20 ~ 75s |
| 입력 신호 | 4-20MADC/1-5VDC/2-10VDC | 출력 신호 | 4-20MADC |
| 보호 등급 | IP67 NEMA4/4X | 총 중량 | 1.2kg ~ 20kg |
| 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F | 설치 각도 | 360° |
| 강조하다 | CSA ISO5211 전기 작동 장치,자정형 스마트 액추에이터,AC220V 200Nm 가동기 |
||
제품 설명
위치 결정 모듈이 있는 자체 보정 스마트 전기 액추에이터 / 반복 오차 ≤ 1%
특징
- 기계적 제한이 있는 쿼터 턴
- 매우 작은 크기와 아름다운 외관을 갖춘 독특한 통합 모터/제어 팩/하우징 디자인
- 스마트 풀 포팅 컨트롤러의 토크 테스트 기능으로 인한 과토크 보호
- 제어 팩에 대한 EFT, ESD 및 고전압 서지 테스트를 거친 고성능 EMC
- 열 과부하 보호 기능이 있는 중부하용 모터
- 열 접합 폴리에스터 코팅이 된 방수 알루미늄 합금 인클로저
- 밸브 위치 표시기/플랫 표시기 또는 볼록 표시기 사용 가능
- 밸브 위치용 4-20mA 신호 출력
- 자체 보정 및 문제 자체 진단 기능
- 표준 ISO5211 멀티 플랜지 밸브 장착
- 렌치 또는 핸드휠을 이용한 수동 오버라이드
- UL 및 CSA 표준에 따른 CSA 인증/CE 마크/RoHS 3.0 통과
사양
| 유형 | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 전원 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 작동 시간 | 20초 | 30초 | 30초 | 30초 | 45초 | 30초 | 90초 | 110초 |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 정격 전류 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 총 중량 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 입력 신호 | 4-20mADC,1-5VDC,2-10VDC | |||||||
| 출력 신호 | 4-20mADC | |||||||
| 기본 오차 | ±1% 이하 | |||||||
| 왕복 오차 | 1% 이하 | |||||||
| 데드 스페이스 | 0.5%-5.0% 조절 가능 | |||||||
| 댐핑 특성 | 0회 | |||||||
| 액추에이터 반복 오차 | ≤1% | |||||||
| 절연 저항 | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| 내전압 등급 | AC24V:500VAC 1분 AC110/220V:1500VAC 1분 | |||||||
| 보호 등급 | IP67 | |||||||
| 설치 각도 | 360° 어느 각도에서든 | |||||||
| 전기 인터페이스 | 방수 케이블 커넥터 2개 G1/2, 하나는 전원선용, 하나는 신호선용 | |||||||
| 주변 온도 | -20℃~+55℃ | |||||||
| 선택 기능 | 과토크 보호기/제습 히터/수동 접점 스위치/돔 표시기/핸들 | |||||||
| 비고 | 필요한 다른 입력 또는 출력 신호는 구매 주문 시 명시하십시오. | |||||||
설명
DCL 변조 전기 액추에이터는 모터, 제어 모듈 및 하우징을 하나의 장치로 결합한 통합 디자인을 특징으로 합니다.컨트롤러를 위한 추가 별도 구획이 필요하여 부피가 크고 컴팩트하지 않은 외관을 갖는 많은 다른 전기 액추에이터와 달리 DCL 액추에이터는 초소형 다기능 제어 모듈을 갖추고 있습니다. 크기는 표준 온/오프형 단자대와 유사하여 배선 구획 내에 깔끔하게 설치할 수 있습니다.이 지능형 제어 모듈은 전자 부품을 진동과 습기로부터 보호하기 위해 완전히 포팅되어 있습니다.
액추에이터는 EFT, ESD 및 서지 테스트를 포함한 엄격한 EMC 테스트를 성공적으로 통과했으며 UL 및 CSA 표준에 따라 CSA 인증을 받았습니다.
