CSA 소형 쿼터턴 전기 액추에이터 16 Nm IP67 ISO 5211

원래 장소 무한, 중국
브랜드 이름 DCL
인증 CE/ROHS/CSA/IP67
모델 번호 DCL-02B
최소 주문 수량 1PC
포장 세부 사항 판지/팔레트
배달 시간 7 근무일
지불 조건 D/P,T/T,웨스턴 유니온,
공급 능력 5000pcs/월
제품 상세 정보
표준 시간/토크 15s/18nm 선택 시간/토크 7S/9NM 60S/18NM
총 중량 1.2kg 전원공급장치 24VAC/110VAC/220VAC
모터 파워 6W 주변 온도 -25+~ ~+55 ℃ / -13 ° F ~+131 ° F
설치 각도 360° 보호 등급 IP67 NEMA4/4X
메시지를 남겨주세요
제품 설명

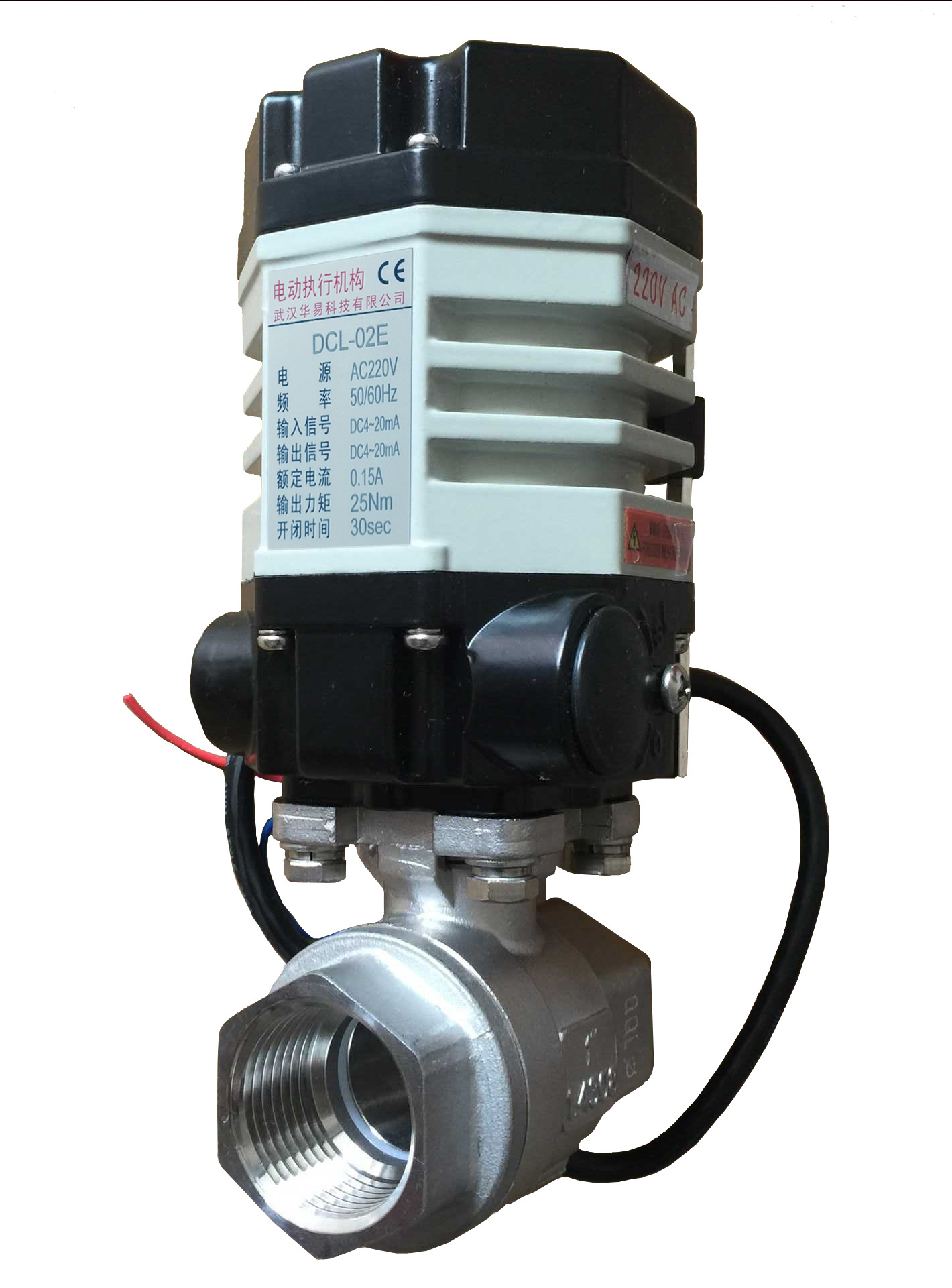

CSA DCL-02 소형 4분기 전동기 16Nm IP67 ISO5211

설명

DCL-02는 호환되는 볼 밸브, 작은 나비 밸브 및 스윙 팔 메커니즘을 위한 미니어처 쿼터 턴 전기 액추에이터입니다. 조정 가능한 0 ∼ 90 ° 이동을 제공합니다.표준 출력 토크 16 Nm 및 90° 이상의 15초 작동 시간무게는 약 1.2kg이며, 제한된 공간의 장비 패키지 및 파이프 설치에 적합합니다.

내부 캠 및 이동 제한 스위치는 설정 된 위치에서 모터 작동을 중단합니다. B 타입 구성은 완전히 열려 있고 완전히 닫힌 위치 피드백을위한 수동 접촉을 제공합니다.외부 제어 시스템이 밸브 상태를 확인 할 수 있도록중간 정지 위치도 지정 할 수 있습니다. T 포트 3 방향 볼 밸브의 경우 주문하기 전에 정지 각도, 회전 방향 및 필요한 흐름 경로를 확인하십시오.

ISO 5211 F03, F04 및 F05 장착 인터페이스는 9 × 9 mm 또는 11 × 11 mm 드라이브 사각형으로 제공됩니다. 허용되는 밸브 스탠드 높이는 16 mm를 초과하지 않습니다.선택은 단지 명목 밸브 크기보다는 실제 밸브 토크와 장착 크기에 기초해야 합니다..

액추에이터는 IP67 장비를 갖추고 있으며 -25 °C ~ + 55 °C의 대기 온도 범위가 지정되어 있습니다. 전형적인 응용 분야는 HVAC, 수처리, 건물 자동화 및 일반 산업 장비입니다.전원 공급 옵션에는 DC12V가 포함됩니다., DC24V, AC24V, AC110V 및 AC220V. 사용 가능한 스위치, 피드백 및 모듈링 기능은 선택 된 전압 및 제어 구성에 따라 다릅니다.

사양
성능 매개 변수
종류 DCL-02
힘 DC24V DC12V AC24V AC110V AC220V
모터 전력 8W 8W 6W 6W 6W
가속 전류 0.7A 1.6A 1.3A 0.3A 0.15A
표준 시간/토크 15S/16Nm
선택적 시간/토크 7S/9Nm 30S/25Nm
사용 가능한 제어 회로 타입 G,GEY 타입 G,GEY A,B 타입 A,B,E 타입
전체 무게 10.2kg
단열 저항 100MΩ/250VDC 100MΩ/500VDC
전압 클래스 견딜 수 있습니다 500VAC 1분 1500VAC 1분
보호급 IP67
설치 각도 360° 각도
전기 인터페이스 연결용 7코어 케이블
환경 온도 -25°C+55°C
퓨즈 3A 2A 3A 1A 1A
특징
  • 4분 분기 작업
  • 밸브 위치를 확인하기 위해 두 보조 제한 스위치
  • 강 고압 주사 주사 알루미늄 가구 IP67 및 NEMA 4X 날씨 단호
  • 높은 시작 토크와 작은 관성 힘의 환기가 없는 모터
  • 모든 금속 자체 잠금 기어 트레인, 전력 손실 후 마지막 알려진 위치에 남아
  • 밸브 위치 표시기/평면 표시기 또는 웅성 표시기 사용 가능
  • 수동 오버라이드
  • 표준 ISO5211 직접 설치
  • CSA 인증 UL 429 및 CSA C222, CE 표시
