냉각 시스템 공 및 나비 밸브용 컴팩트 해상 전기 액추에이터
| 전원공급장치 | 24VAC/110VAV/220VAC/380VAC/24VDC | 설치 각도 | 360° |
|---|---|---|---|
| 표준 토크 | 18Nm ~ 2500Nm/160in.lbs ~ 22125in.lbs | 표준 시간 | 15 ~ 75s |
| 총 중량 | 1.2kg ~ 20kg | 모터 파워 | 6W ~ 140W |
| 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F | 보호 등급 | IP67 NEMA4/4X |
선박, 전쟁선 및 항공모함용 모터리즈드 컴팩트 액추어터
특징
- 배터플라이 밸브와 2방향/3방향 볼 밸브에 대한 기계적 한계와 함께 4회전
- 강 고압 다이 주사 알루미늄 하우징 IP67 및 NEMA 4X 방수
- 열 결합 된 폴리에스터 분말 코팅, 1000 시간 소금 스프레이 테스트로 C3 수준의 퇴색 저항성
- 열 과부하 보호가 있는 무동 모터, 80%, F 단열
- 10000번 이상의 전체 오픈/클로즈 라이프 사이클, 등급 토크
- 모든 금속 기어 트레인 자체 잠금 벌레 기어, 전력 손실 후 마지막 알려진 위치에 남아, 추가 브레이크 필요 없습니다
- 세계 최고의 EMC 성능, 2500V 급증 테스트, 4000V EFT 테스트, 4000V ESD 테스트
- 가시적 밸브 위치 표시기/평평 표시기 또는 웅덩이 표시기 사용 가능
- 수동 오버라이드 표준
- ISO5211 다중 플랜지 장착
- CSA UL 429 및 CSA C22.2/CE 표시/RoHS 3에 따라 인증
설명

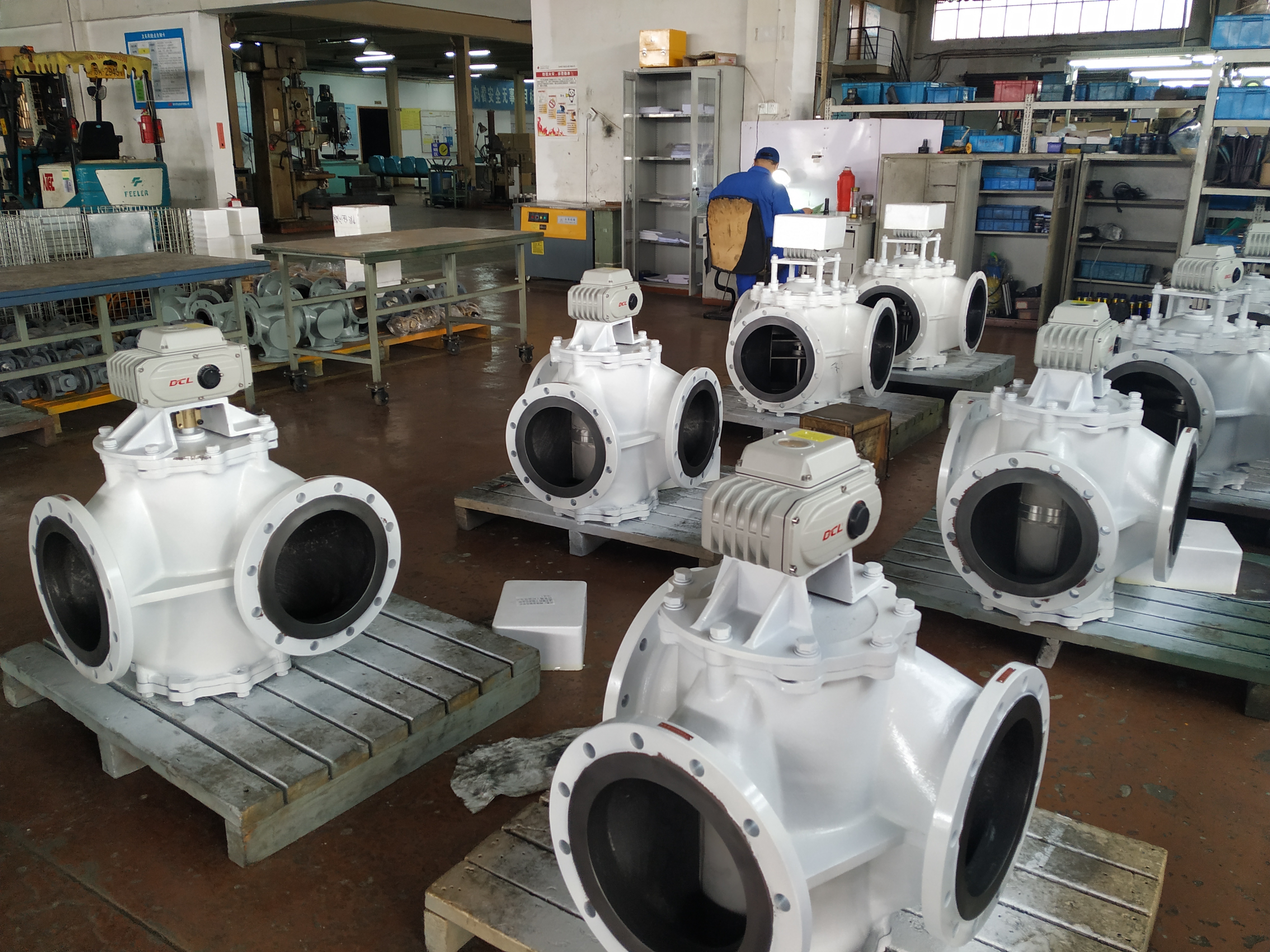

DCL 컴팩트 해상 전기 액추에이터는 호환되는 볼 밸브, 나비 밸브 및 선박 냉각 및 온도 조절 시스템의 3 차원 밸브를 위해 설계되었습니다.대표적인 응용 분야는 담수, 바다 물 및 윤활유 회로는 발전기 세트, 디젤 엔진 및 터빈 장비를 제공합니다.
4분의 1 회전 설계는 호환되는 밸브에 대한 ISO 5211 장착 인터페이스를 제공합니다. 모듈링 구성은 제어 명령을 받고 밸브를 필요한 열로 이동합니다.제품 문헌은 ± 1% 이상의 기본 위치 오류와 1% 이상의 반복 오류를 지정합니다.실제 온도 조절 성능은 또한 밸브 흐름 특성, 센서, 제어 논리 및 시스템 부하에 달려 있습니다.
콤팩트한 알루미늄 합금 가구는 해상 장비 패키지에 통합을 지원합니다.선택된 모델의 수동 조작 및 전자기 호환성이 습도에 맞게 확인되어야 합니다., 소금 노출 및 선박 전력 조건. 바닷물 회로, 밸브 몸소 재료, 내부 부품 및 밀폐에 대해서는 별도의 미디어 호환성 평가가 필요합니다.
DCL는 해양 전기 제어 나비 밸브와 볼 밸브에 대한 중국 표준 작성에 참여했습니다.모든 분류회사의 승인은 공급된 완전한 밸브 집합에 대한 유효한 인증서에 의해 확인되어야 합니다.고객 밸브 집합에 의해 보유 된 승인은 액추에이터만을 인증하는 것으로 제시되어서는 안 됩니다.
사양
| 액추에이터 타입 | 표준 시간/토크 | 선택적 시간/토크 | 회전각 (Max.range) | 전체 무게 | 전원 공급 | 선택된 제어 회로 |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° 조절 가능 | 10.2kg | DC12V/DC24V/AC24V | A/B/E/G의 종류 |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° 조절 가능 | 20.5kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H의 종류 |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° 조절 가능 | 40.5kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H의 종류 |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° 조절 가능 | 9kg | DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H의 종류 |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 90.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° 조절 가능 | 19kg | DC24V/AC110V/AC220V/AC380V | A/B/C/D/E/F/H의 종류 |
| DCL-200 | 90S/2000Nm | 190.5kg | ||||
| DCL-300 | 110S/3000Nm | 20kg | ||||
| 성능 매개 변수 조정 유형 목록 (E 타입) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° 조절 가능 | 40.5kg | DC24V±10% | GE 타입 |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 90.5kg | |||
| 액추에이터 타입 | 배터플라이 밸브 (≤PN1.0MPa) | 볼 밸브 (≤PN1.6MPa) | 밸브 (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-200 | DN350~400 | DN250 | DN900 |
| DCL-300 | DN450~600 | DN300~350 | DN1000~1200 |
