| 전원공급장치 | 24VAC/110VAV/220VAC/380VAC | 모터 파워 | 6W ~ 140W |
|---|---|---|---|
| 표준 토크 | 50nm ~ 2500nm/442in.lbs ~ 22125in.lbs | 표준 시간 | 20 ~ 75s |
| 입력 신호 | 4-20MADC/1-5VDC/2-10VDC | 출력 신호 | 4-20MADC |
| 보호 등급 | IP67 NEMA4/4X | 총 중량 | 1.2kg ~ 20kg |
| 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F | 설치 각도 | 360° |

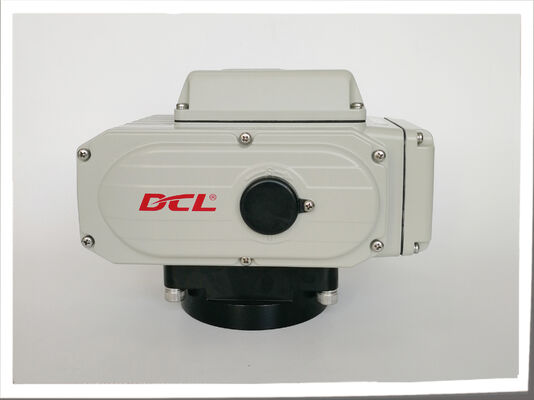

조절 가능한 데드 스페이스 타입 전기 컴팩트 액추에이터, 기본 오차 ≤ 1%
특징
- 입력 신호에 비례하는 1/4 회전 작동
- 제어 팩에 대한 EFT, ESD 및 고전압 서지 테스트를 거친 고성능 EMC
- 과열 보호 기능이 있는 중부하용 모터
- 밸브 위치 표시기/플랫 표시기 또는 볼록 표시기 사용 가능
- 밸브 위치용 4-20mA 신호 출력
- 표준 ISO5211 멀티 플랜지 밸브 장착
- 진동 및 습기에 강한 완전 밀봉형 다기능 스마트 제어 팩
- 세계 최고 수준의 간섭 방지 능력, 제어 정확도 및 감도
- 자가 보정 및 문제 자가 진단 기능
- 매우 작은 크기의 독특한 통합 모터/제어 팩/하우징 디자인
- 열간 접합 폴리에스터 코팅이 된 방수 알루미늄 합금 인클로저
- C3 등급 내식성, 1000시간 염수 분무 테스트 통과
- 렌치 또는 핸드휠을 이용한 수동 오버라이드
- UL 및 CSA 표준에 따른 CSA 인증/CE 마크/RoHS 3.0 통과
설명
DCL 컴팩트 모듈레이팅 전기 액추에이터는 볼 밸브, 버터플라이 밸브 및 기타 1/4 회전 밸브의 개폐를 제어합니다. 일반적인 응용 분야에는 HVAC, 수처리 및 유량, 압력, 온도 또는 레벨 조절이 필요한 산업 공정이 포함됩니다.
통합 컨트롤러는 4-20mA, 1-5VDC 또는 2-10VDC 명령을 수신하고 호환되는 PLC, DCS 또는 건물 제어 시스템에 4-20mA 밸브 위치 피드백을 제공합니다. 문헌에는 기본 오차가 ±1% 이하이며, 반전 및 반복 오차는 1% 이하라고 명시되어 있습니다. 0.5%-5.0%의 조절 가능한 데드밴드는 응용 분야에 맞게 응답 설정을 조정할 수 있습니다.
이러한 사양은 액추에이터 위치를 설명합니다. 전체 공정 제어 성능은 밸브 유량 특성, 센서, 제어 로직 및 작동 조건에도 따라 달라집니다.
컨트롤러는 수지 캡슐화를 사용하여 전자 부품의 직접적인 노출을 줄이고 습기 및 진동에 대한 구조적 보호를 제공합니다. 모터에는 PTC 열 보호 기능이 통합되어 있으며, 전기 및 기계적 한계가 이동을 제어합니다. 모듈레이팅 버전은 S4 간헐적 듀티를 사용하므로 선택 시 작동 빈도 및 부하 요구 사항을 확인해야 합니다.
주요 모델은 표준 IP67 보호 기능과 옵션 IP68 보호 기능을 갖춘 알루미늄 합금 인클로저를 특징으로 합니다. 명시된 주변 온도 범위는 -25°C ~ +55°C입니다. ISO 5211 장착 인터페이스는 호환되는 밸브에 직접 설치를 지원합니다. 선택한 모델에 대해 전원 공급 장치, 위치 표시, 수동 작동 및 통신 옵션을 확인해야 합니다.
사양
| 유형 | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| 전원 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| 작동 시간 | 20초 | 30초 | 30초 | 30초 | 45초 | 30초 | 90초 | 110초 |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| 정격 전류 | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| 총 중량 | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| 입력 신호 | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| 출력 신호 | 4-20mADC | |||||||
| 기본 오차 | ±1% 이하 | |||||||
| 왕복 오차 | 1% 이하 | |||||||
| 데드 스페이스 | 0.5%-5.0% 조절 가능 | |||||||
| 댐핑 특성 | 0회 | |||||||
| 액추에이터 반복 오차 | ≤1% | |||||||
| 절연 저항 | AC24V: 100MΩ/250VDC AC110/220V: 100MΩ/500VDC | |||||||
| 내전압 등급 | AC24V: 500VAC 1분 AC110/220V: 1500VAC 1분 | |||||||
| 보호 등급 | IP67 | |||||||
| 설치 각도 | 360° 어느 각도에서든 | |||||||
| 전기 인터페이스 | 방수 케이블 커넥터 2개 (G1/2), 하나는 전원선용, 하나는 신호선용 | |||||||
| 주변 온도 | -20°C~+55°C | |||||||
| 옵션 기능 | 과토크 보호기/제습 히터/수동 접점 스위치/돔 표시기/핸들 | |||||||
| 비고 | 필요한 다른 입력 또는 출력 신호는 구매 주문 시 명시하십시오. | |||||||
![]()
![]()
