제품 상세 정보
| 이름 | 빠른 개방 및 닫기 전기 액추에이터 | 전원공급장치 | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| 유형 | 빠른 속도 액추에이터 | 작업 | 1/4 회전 작동 |
| 보호등급 | IP67 | 삶 | 10000 배 이상의 수명주기 |
제품 설명

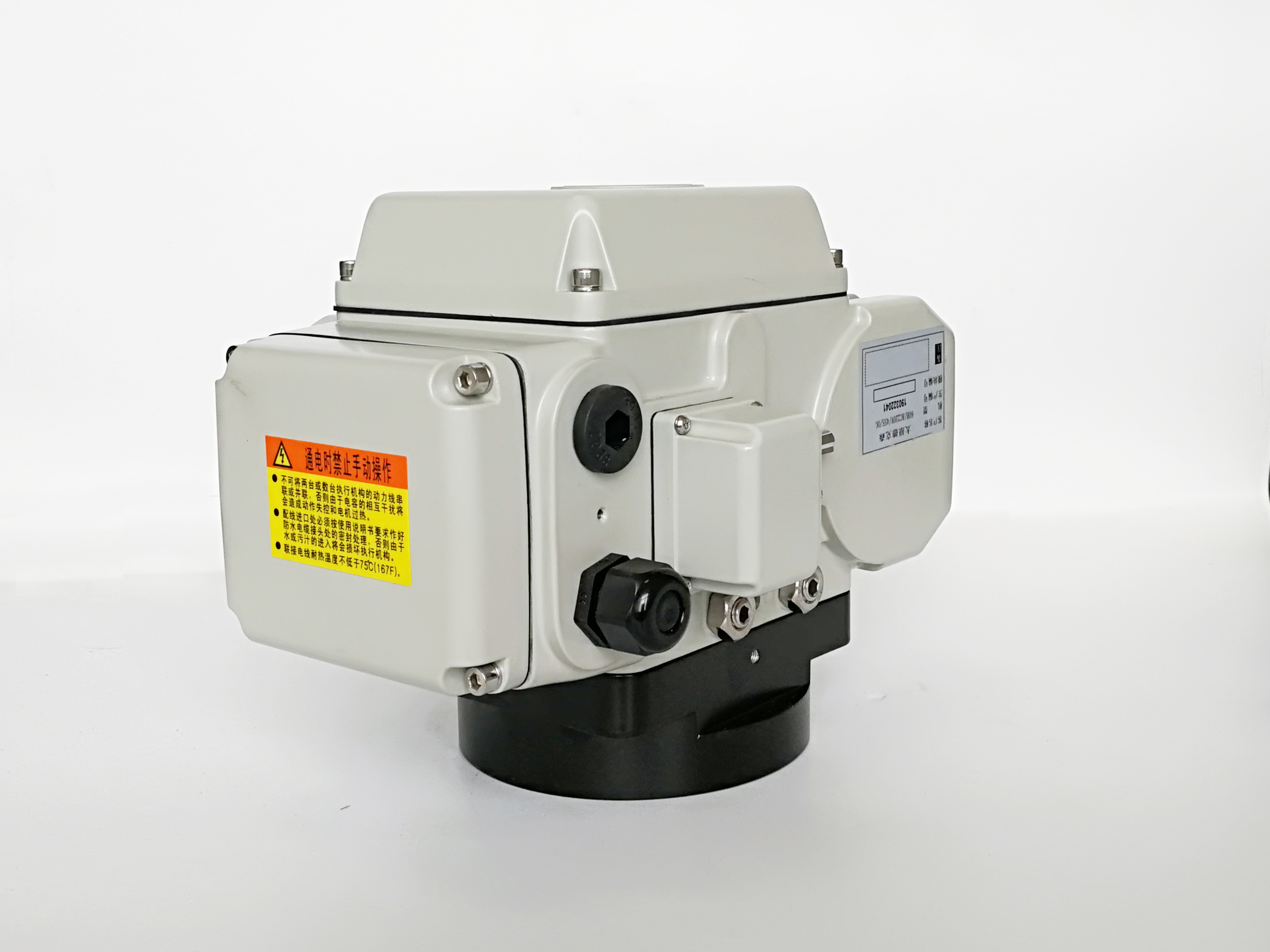

DCL-K10 제품 특징
-
20 Nm/2 s, 45 Nm/4 s 및 72 Nm/8 s 구성으로 제공됩니다.
-
조절 가능한 0~90° 이동 거리; 작동 시간은 전체 90° 스트로크를 기준으로 합니다.
-
DC24V, AC24V, AC110V, AC220V 및 AC380V를 지원합니다.
-
DC24V 작동을 위한 Type G 제어 회로.
-
AC24V, AC110V 및 AC220V를 위한 Type A/B 제어 회로.
-
AC380V를 위한 Type H 3상 제어 회로.
-
기본 IP67, IP68 옵션.
-
명시된 주변 온도 범위는 -25°C ~ +55°C입니다.
-
ISO 5211 F05/F07 직접 장착 인터페이스.
-
9×9, 11×11 및 14×14 mm 드라이브 사각 옵션.
-
전원 및 신호 배선을 위한 두 개의 G1/2 방수 케이블 커넥터.
-
선택 사항: 결로 방지 히터, 돔 표시등 및 수동 작동.
주요 사양
| 매개변수 | DCL-K10 사양 |
|---|---|
| 빠른 열림 시간/토크 | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| 작동 시간 기준 | 전체 0~90° 스트로크 |
| 이동 각도 | 조절 가능 0~90° |
| 전원 공급 장치 | DC24V, AC24V, AC110V, AC220V, AC380V |
| 모터 전력 | DC 및 주 AC 버전 25W; AC380V 버전 15W |
| 제어 회로 | DC24V: Type G; 단상 AC: Type A/B; AC380V: Type H |
| 인클로저 등급 | 기본 IP67; IP68 옵션 |
| 주변 온도 | -25°C ~ +55°C |
| 총 중량 | 약 4.5kg |
| 설치 방향 | 360° |
| 케이블 진입구 | 두 개의 G1/2 방수 케이블 커넥터 |
| 장착 플랜지 | ISO 5211 F05/F07 |
| 드라이브 사각 | 9×9, 11×11 또는 14×14 mm |
| 허용 스템 높이 | ≤19 mm |
| 선택적 기능 | 결로 방지 히터, 돔 표시등, 수동 작동 |
제품 설명
DCL-K10은 호환되는 쿼터턴 밸브 및 짧은 작동 시간을 요구하는 자동화 장비를 위한 빠른 열림 전기 액추에이터입니다. 세 가지 토크 및 속도 구성으로 제공됩니다:25 N·m (2초), 50 N·m (4초), 또는 80 N·m (8초)이며, 각 구성은 90° 스트로크입니다.
작동 속도를 토크 요구 사항에 맞추기
토크 용량은 선택한 작동 시간에 따라 달라집니다. 2초 구성은 25 N·m를 제공하며, 80 N·m 구성은 8초가 필요합니다. 가장 높은 토크와 가장 짧은 시간을 결합하는 대신 밸브의 최대 작동 토크와 필요한 이동 시간을 기준으로 구성을 선택하십시오.
전원 공급 장치 및 제어 옵션
사용 가능한 전원 공급 장치는 24V DC, 24V AC, 110V AC, 220V AC 및 380V AC입니다. 제어 회로는 선택한 공급 장치에 따라 다릅니다:
-
Type G: 24V DC.
-
Type A/B: 24V, 110V 또는 220V 단상 AC.
-
Type H: 380V 3상 AC.
설치 전에 선택한 회로에 필요한 배선 및 상태 신호를 확인하십시오.
장착 및 환경 사양
DCL-K10은 조절 가능한 0~90° 이동 거리와 ISO 5211 F05/F07 직접 장착 인터페이스를 제공합니다. 사용 가능한 드라이브 사각은 9 × 9, 11 × 11, 14 × 14 및 17 × 17 mm이며, 허용 밸브 스템 높이는 최대 19 mm입니다.
인클로저는 기본 IP67이며, IP68 옵션이 있고, 지정된 주변 온도 범위는 −25°C ~ +55°C입니다. 두 개의 G1/2 방수 케이블 커넥터는 전원 및 신호 배선을 위한 별도의 진입구를 제공합니다.
응용 프로그램 제한
빠른 열림 범위는 액추에이터 자체 잠금 기능이 필요한 응용 프로그램에는 적합하지 않으며, 자체 잠금이 필요한 버터플라이 밸브 작업도 포함됩니다. 이 구성을 선택하기 전에 공정 토크가 밸브를 역구동할 수 있는지 확인하십시오.
최종 선택 시 토크, 작동 시간, 자체 잠금 요구 사항, 장착 치수 및 현장 조건을 확인해야 합니다. 빠른 이동만으로는 비상 차단 서비스에 대한 적합성이 확립되지 않습니다.
