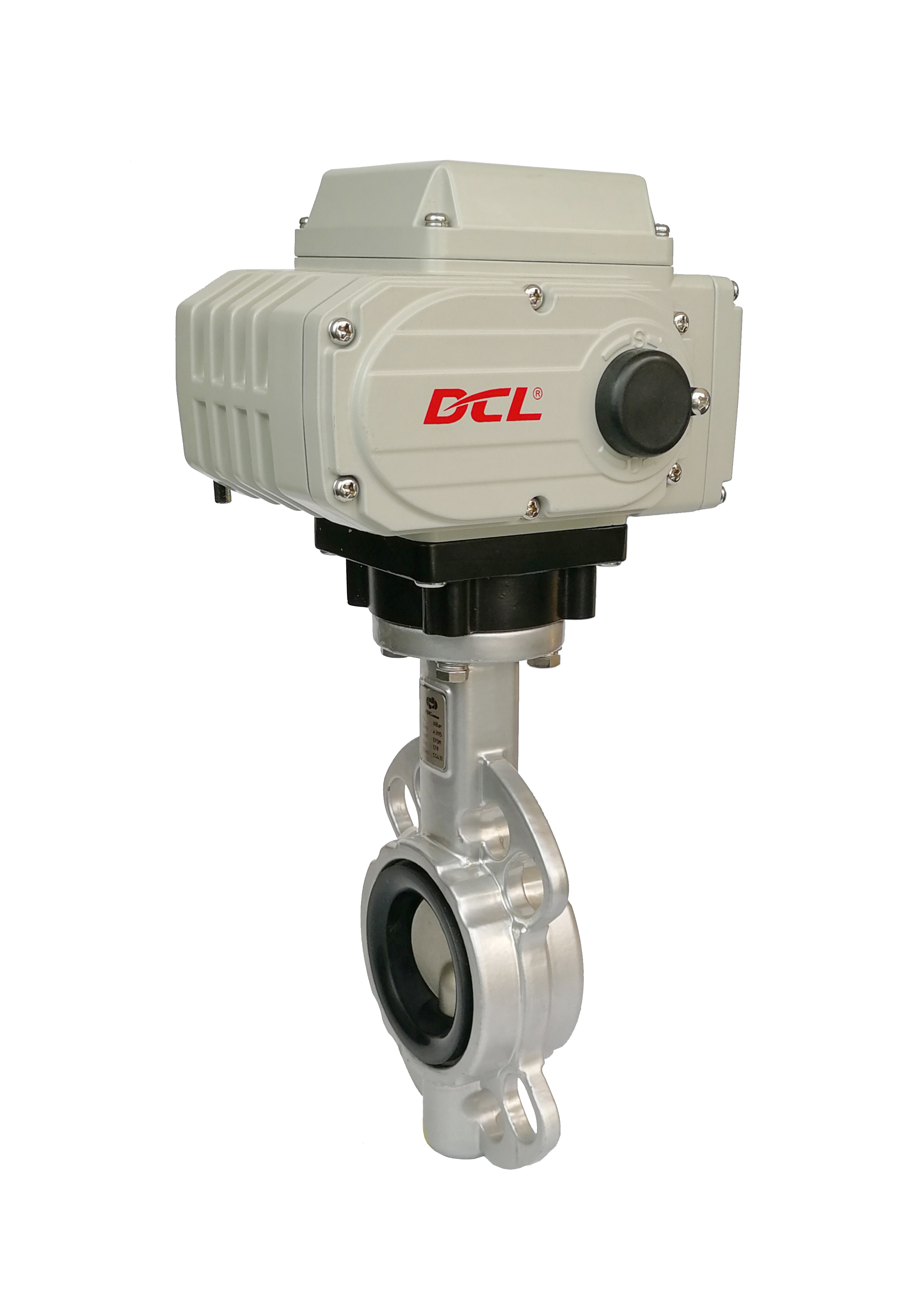

CSA DC24V 30S 100Nm 전기 리미트 컴팩트 HVAC 밸브 제어 액추에이터

기능

• 1/4 회전 작동 및 기계적 제한
• 유량 조절 또는 차단용 볼 밸브 및 버터플라이 밸브 자동화
• 모든 청동 합금 웜 섹터 기어는 내구성이 뛰어나고 높은 마찰력에 강합니다.
• 80%의 듀티율로 정격 부하에서 10,000회 이상의 완전 개폐 수명 주기
• 좁은 공간을 위한 컴팩트한 크기 및 방수 IP67/4X형 알루미늄 합금 하우징
• 내식성 강화 알루미늄 합금 및 열 접합 폴리에스터 코팅
• 자가 잠금 웜 기어가 있는 올 메탈 기어 트레인
• 시각적 밸브 위치 표시기
• 밸브 위치 확인을 위한 두 개의 전기 리미트 스위치, 추가 브레이크 불필요
• 앨런 핸들 수동 오버라이드
• CSA 인증/UL 준수/CE 마크/RoHS 3.0 테스트 완료
• 업데이트: DC12V 전원 공급 모델 DCL-02, DCL-05, DCL-10 및 DCL-20이 CSA 인증을 획득했습니다.
• 업데이트: DC24V 전원 공급 모델 DCL-100/200/300이 CSA 인증을 획득했습니다.

설명

DCL 컴팩트 전기 액추에이터는 HVAC 수 회로 및 건물 서비스의 밸브 자동화를 지원합니다. 적절한 크기의 볼 밸브 또는 버터플라이 밸브와 함께 사용하면 유량 조절 및 밸브 위치 모니터링이 필요한 응용 분야에 대해 온/오프 또는 조절 작동을 제공합니다. 온도 제어 및 수력 밸런싱은 밸브, 센서 및 제어 로직을 포함한 전체 시스템 설계에 따라 달라집니다.

위치 피드백을 통한 조절 제어

중간 밸브 위치 지정이 필요한 응용 분야의 경우, 해당 DCL 조절 구성은 4-20mA DC, 1-5V DC 또는 2-10V DC 명령을 수락하고 4-20mA DC 위치 피드백을 제공합니다.

표준 Type E 조절 범위는 기본 오차 ±1% 및 반복성 오차 ≤1%를 초과하지 않도록 지정합니다. 이 수치는 실온 정확도 또는 수량 측정 정확도보다는 액추에이터 위치 지정 성능을 설명합니다. 빈번한 움직임이 포함된 응용 분야는 선택한 모델의 작동 듀티 및 허용 스위칭 주파수를 확인해야 합니다.

설치 조건에 대한 환경 보호

표준 Type E 방수 액추에이터는 IP67 보호를 제공하며, IP68은 옵션으로 제공되며, 지정된 주변 온도 범위는 -25°C ~ +55°C입니다. 실내 및 실외 설치는 이러한 한계와 실제 현장 조건을 기준으로 평가해야 합니다.

옵션으로 PTC 결로 방지 히터를 해당 구성에 사용할 수 있습니다. 습한 환경이나 온도 변화가 있는 장소에서 내부 결로 위험을 관리하는 데 도움이 됩니다. 히터는 밸브 작동과 별도로 전원이 필요하며 올바르게 설치된 케이블 엔트리 또는 인클로저 씰을 대체하지 않습니다.

인증 및 시스템 통합

인증은 정확한 액추에이터 모델, 전압 및 구성에 대해 확인해야 합니다. 해당 CSA 인증 및 CE/RoHS 지원 문서는 모든 변형에 적용된다고 가정하지 말고 조달 중에 확인해야 합니다.

통합 전에 밸브 토크, 장착 치수, 제어 신호, 피드백 요구 사항 및 환경 조건을 확인하십시오. 아날로그 제어 기능만으로는 특정 건물 자동화 통신 프로토콜과의 호환성을 설정할 수 없습니다.
