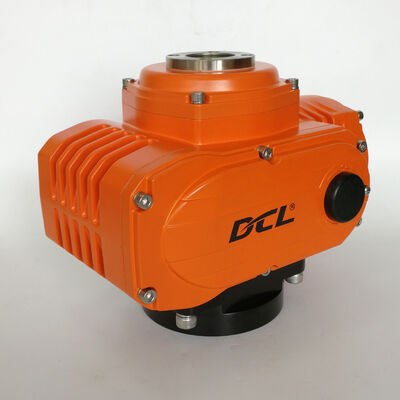

AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4 방폭 밸브 액추에이터
제품 상세 정보
| 표준 토크 | 100nm ~ 600nm | 표준 시간 | 30 ~ 45s |
|---|---|---|---|
| 총 중량 | 5kg ~ 10kg | 전원공급장치 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| 모터 파워 | 15W ~ 90W | 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F |
| 설치 각도 | 360° | 보호 등급 | IP68 NEMA4X/7 |
제품 설명
Zone 1 / Division 1용 ExdIICT4 등급의 방폭형 전기 컴팩트 액추에이터
특징
- 기계적 리미트가 있는 쿼터턴 작동
- 모든 하우징 커버의 실린더 스톱 타입 연결 표면, 내압 방폭 갭 및 길이는 UL 및 CSA 표준 준수
- 존 시스템용 방폭 등급 ExdIICT4 및 디비전 시스템용 그룹 C, D T4
- 파우더 코팅된 견고한 IP68/NEMA 4X 알루미늄 합금 하우징
- 밸브 위치 표시기용 10mm 고강도 유리 렌즈, 저온(-22F) 및 고온(140F) 모두에서 강한 경도 유지
- 높은 폭발 압력(>2.2 MPa)에 대한 액추에이터의 저항을 보장하는 단단한 주조 알루미늄 합금 인클로저
- 화재 처리된 비환기 모터
- 과열 보호 기능이 있는 중부하용 모터
- 듀티율은 70%, 15분 미만 연속 작동 시 S2 단시간 듀티 및 시간당 1200회 S4 간헐식 작동
- ISO5211 멀티 플랜지 장착
- 과토크 보호 기능 사용 가능
- 결로 방지 히터는 선택 사항
- 앨런 렌치 또는 핸드휠을 이용한 수동 오버라이드
- UL 표준/ATEX 마크에 따른 CSA 인증 진행 중
설명
이 액추에이터는 석탄 채굴 응용 분야를 제외한 대부분의 폭발성 가스 환경에서 사용하도록 설계되었습니다. 모터 및 전자 부품은 난연 보호 처리가 되어 있어 위험 지역에서의 안전성을 향상시킵니다.
모든 내압 접합부 표면의 가공 정밀도는 공급망 전체에서 엄격하게 제어 및 검사되어 필요한 내압 갭이 유지되도록 하여 내부 스파크가 외부 폭발성 가스에 점화되는 것을 효과적으로 방지합니다.
알루미늄 합금 하우징은 기존 전기 액추에이터 하우징보다 높은 주조 압력으로 고압 주조를 통해 제조됩니다. 이 공정은 재료 밀도를 향상시키고 인클로저가 더 높은 내부 폭발 압력을 견딜 수 있도록 합니다.
모든 인클로저 접합부 표면은 ATEX 및 UL 요구 사항에 따라 설계되었습니다. 각 내압 연결 표면은 조립 전에 정밀하게 가공 및 테스트되어 방폭 보호 표준을 준수합니다.
이 액추에이터는 표준화된 ISO5211 멀티 플랜지 장착 인터페이스와 이중 사각 드라이브 설계를 특징으로 하여 다양한 쿼터턴 밸브와 빠르고 유연한 설치가 가능합니다.
사양
| 유형 | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| 전원 | AC110V/AC220V | ||||
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 작동 시간 | 20초 | 30초 | 30초 | 30초 | 45초 |
| 회전 각도 | 0-90도 | 0-90도 | 0-90도 | 0-90도 | 0-90도 |
| 모터 출력 | 10W | 25W | 40W | 90W | 90W |
| 정격 전류 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 총 중량 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 입력 신호 | 4-20mADC, 1-5VDC, 2-10VDC | ||||
| 출력 신호 | 4-20mADC | ||||
| 기본 오차 | ±1% 이하 | ||||
| 왕복 오차 | 1% 이하 | ||||
| 데드 스페이스 | 0.5%-5.0% 조절 가능 | ||||
| 댐핑 특성 | 0회 | ||||
| 액추에이터 반복 오차 | ≤1% | ||||
| 절연 저항 | 100MΩ/500VDC | ||||
| 내압 등급 | 1500VAC 1분 | ||||
| 보호 등급 | IP67 | ||||
| 방폭 등급 | Exd II BT4Gb | ||||
| 설치 각도 | 어떤 각도에서든 360도 | ||||
| 전기 인터페이스 | 2-M20*1.5 방폭 플러그, 고객은 선택한 케이블에 따라 사용 시 해당 방폭 케이블 커넥터를 설치해야 합니다. | ||||
| 주변 온도 | -20°C ~ +60°C | ||||
| 선택적 기능 | 과토크 보호기/제습 히터/수동 접점 스위치 | ||||
| 비고 | 필요한 다른 입력 또는 출력 신호는 구매 주문 시 명시하십시오. | ||||
