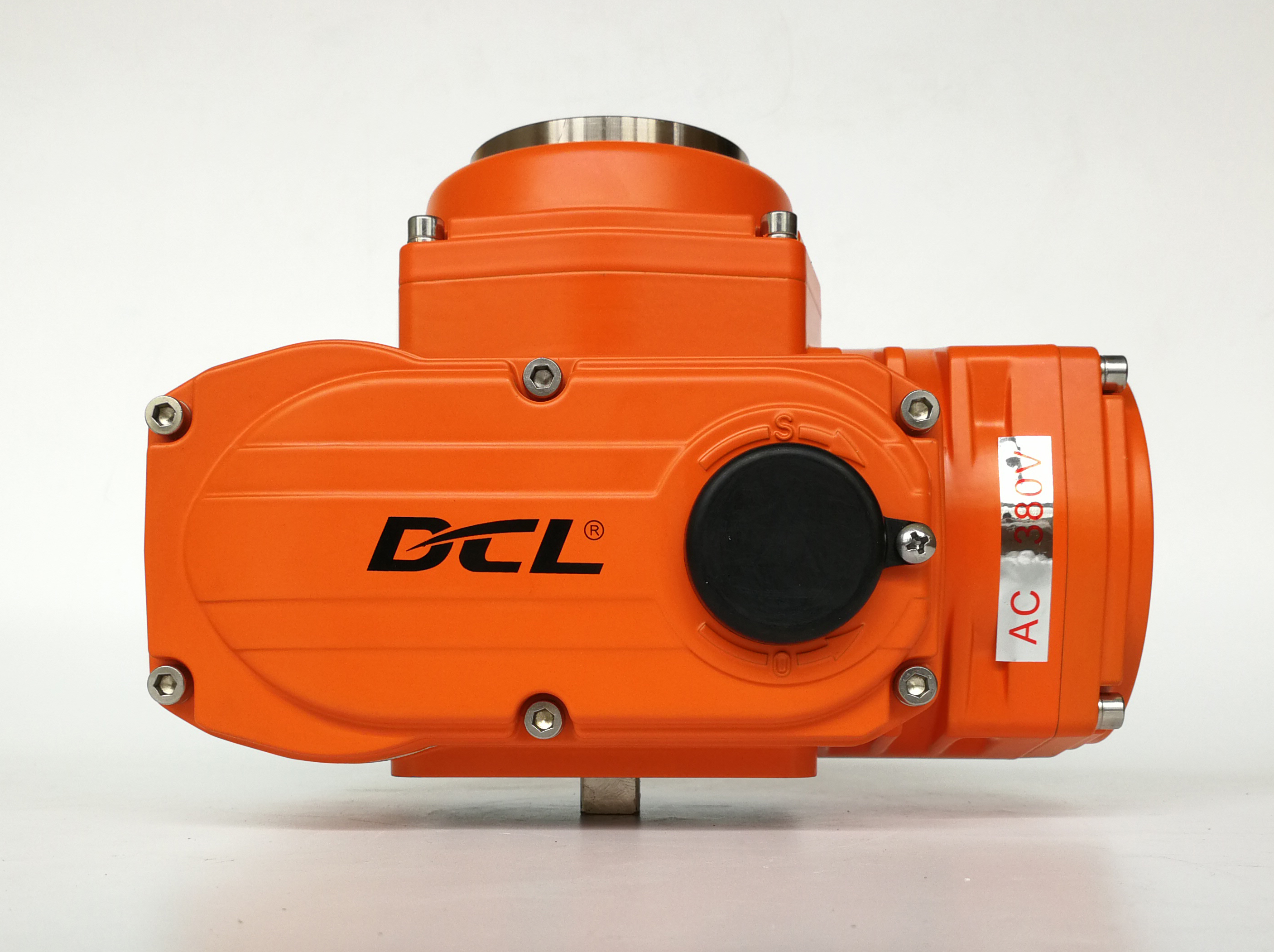

CSA ATEX 변조 AC110V 400Nm 30S 쿼터 턴 폭발 방지 전기 액추에터
제품 상세 정보
| 표준 토크 | 100nm ~ 600nm | 표준 시간 | 30 ~ 45s |
|---|---|---|---|
| 총 중량 | 5kg ~ 10kg | 전원공급장치 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| 모터 파워 | 15W ~ 90W | 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F |
| 설치 각도 | 360° | 봉합 등급 | IP68 NEMA4X |
제품 설명
기능
- 기계적 한계가 있는 1/4 회전 작동
- 열 과부하 보호 기능이 있는 중부하 모터
- 분말 코팅 처리된 견고한 IP68/NEMA 4X 알루미늄 합금 하우징
- 구역 시스템의 경우 방폭 등급 ExdIICT4 및 구분 시스템의 경우 그룹 C, D T4
- 과부하 보호 기능 사용 가능
- 결로 방지 히터는 선택 사항
- 표준 ISO5211 직접 설치
- 앨런 렌치 또는 핸드휠을 이용한 수동 조작
- CSA 인증
- 업데이트: DC12V 전원 공급 모델 DCL-Ex05, DCL-Ex10 및 DCL-Ex20이 CSA 인증을 획득했습니다.
설명
DCL 방폭 전기 액추에이터는 내장형 과부하 보호 시스템을 선택적으로 장착할 수 있습니다.
위험 등급 배관 응용 분야에서 밸브는 매체 결정화, 침전물 또는 이물질로 인해 막힐 수 있습니다. 밸브 작동 토크가 급격히 상승하여 사전 설정된 한계에 도달하면 토크 스위치가 즉시 모터 전원 공급을 차단합니다. 이는 밸브 스템 손상을 방지하고 과도한 기계적 부하로부터 내부 기어 트랜스미션을 보호하는 데 도움이 됩니다.
추가 모터 보호를 위해 고감도 PTC 열 보호기가 모터 권선에 직접 내장되어 있습니다. 모터가 정지하고 권선 온도가 105°C까지 상승하면 보호 회로가 자동으로 전원 공급을 차단합니다. 권선 온도가 약 80~90°C로 떨어지면 회로가 자동으로 재설정되어 작동을 재개할 수 있습니다. 과부하 보호와 모터 열 보호는 기계적 과부하 및 비정상적인 모터 과열에 대한 두 가지 독립적인 보호 계층을 제공합니다.
DCL 방폭 전기 액추에이터는 지하 석탄 광산 응용 분야를 제외한 폭발성 가스 및 가연성 분진 환경에서 사용하도록 설계되었습니다. 방폭 설계로 인해 일반적인 산업 위험 구역 응용 분야의 90% 이상에 적합합니다.
내부 점화가 주변 폭발성 대기로 확산되는 것을 방지하기 위해 모터 챔버, 전자 부품 구획 및 단자 구획은 엄격한 Ex d 방폭 요구 사항에 따라 설계 및 제조됩니다. 정밀하게 가공된 원통형 방폭 조인트는 중요한 인클로저 인터페이스에 사용됩니다.
각 방폭 조인트의 간격과 결합 길이는 화염 확산을 제한하기 위해 신중하게 제어됩니다. 견고한 다이캐스트 알루미늄 합금 인클로저와 결합된 액추에이터는 인클로저 무결성을 손상시키지 않고 내부 폭발로 인해 발생하는 높은 과도 압력을 견딜 수 있도록 설계되어 점화원을 하우징 내부에 포함시킵니다.
DCL 방폭 전기 액추에이터는 IP68 등급이며 북미 CSA 인증을 받았습니다. ANSI/UL 60079-1 및 CSA C22.2 No. 30 요구 사항을 준수하며 구분 및 구역 시스템 모두에서 분류된 위험 장소에 적합하며, 여기에는Class I, Division 1 및Class I, Zone 1 응용 분야가 포함됩니다.
사양:
| 유형 | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| 전원 | AC110V/AC220V | ||||
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 작동 시간 | 20초 | 30초 | 30초 | 30초 | 45초 |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W |
| 정격 전류 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 총 중량 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 입력 신호 | 4-20mADC, 1-5VDC, 2-10VDC | ||||
| 출력 신호 | 4-20mADC | ||||
| 기본 오차 | ±1% 이하 | ||||
| 왕복 오차 | 1% 이하 | ||||
| 데드 스페이스 | 0.5%-5.0% 조절 가능 | ||||
| 댐핑 특성 | 0회 | ||||
| 액추에이터 반복 오차 | ≤1% | ||||
| 절연 저항 | 100MΩ/500VDC | ||||
| 내전압 등급 | 1500VAC 1분 | ||||
| 보호 등급 | IP68 | ||||
| 방폭 등급 | Exd II CT4Gb | ||||
| 설치 각도 | 360° 어느 각도에서든 | ||||
| 전기 인터페이스 | 2-M20*1.5 방폭 플러그, 고객은 해당 방폭 케이블 커넥터를 설치해야 합니다. 케이블 선택에 따라 사용할 때. | ||||
| 주변 온도 | -20°C ~ +60°C | ||||
| 선택적 기능 | 과부하 보호기/제습 히터/수동 접점 스위치 | ||||
| 비고 | 필요한 다른 입력 또는 출력 신호는 구매 주문 시 명시하십시오. | ||||
