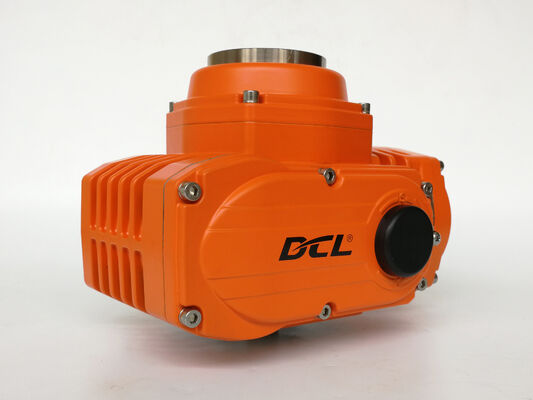

CSA ATEX IP68 50Nm~3000Nm 방폭 쿼터턴 전기 액추에이터 (산업용 밸브 자동화용)
제품 상세 정보
| 표준 토크 | 100nm ~ 600nm | 표준 시간 | 30 ~ 45s |
|---|---|---|---|
| 총 중량 | 5kg ~ 10kg | 전원공급장치 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| 모터 파워 | 15W ~ 90W | 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F |
| 설치 각도 | 360° | 봉합 등급 | IP68 NEMA4X |
제품 설명
제품 특징
-
표준 출력 토크 50~3000 Nm, 최대 토크 65~3900 Nm.
-
IP68 인클로저 및 -25°C ~ +55°C의 주변 온도 범위.
-
방폭 마킹에는 Ex db h IIC T4 Gb 및 Ex h tb IIIC T135°C Db가 포함됩니다.
-
북미 등급에는 Class I, Division 1, Groups C 및 D, T5/T6, Class I, Zone 1이 포함됩니다.
-
온-오프, 위치 피드백 또는 조절 제어 기능으로 제공됩니다.
-
조절 버전은 4–20 mA, 1–5 VDC 또는 2–10 VDC 입력을 수용하고 4–20 mA 위치 피드백을 제공합니다.
-
기본 조절 오차는 ±1% 이하이며 반복 오차는 1% 이하입니다.
-
ISO 5211 직접 장착 옵션 및 모델에 따라 DC12V, DC24V, AC110V, AC220V 또는 AC380V 전원 공급 장치.
-
선택 사항으로 과토크 보호, 결로 방지 히터, Modbus RTU 및 안전 복귀 기능.
제품 설명
DCL 방폭 전기 액추에이터 제품군은 석유 및 가스, 석유화학, 화학, 야금 및 기타 산업 응용 분야에서 쿼터턴 밸브 자동화를 지원합니다. DCL-Ex05부터 DCL-Ex300까지의 모델은 볼 밸브, 버터플라이 밸브, 플러그 밸브 및 기타 호환되는 회전 밸브에 대해 50~3000 N·m의 표준 출력 토크를 제공합니다.인클로저 및 위험 구역 선택이 제품군은 IP68 인클로저와 -25°C ~ +55°C의 지정된 주변 온도 범위를 특징으로 합니다. 위험 구역 옵션에는 ATEX/IECEx 인증 구성 및 북미 Class I, Division 1, Groups C 및 D 구성이 포함됩니다.선택은 설치의 가스 또는 분진 분류, 온도 요구 사항 및 적용 가능한 인증과 일치해야 합니다. 액추에이터를 지정하기 전에 정확한 모델, 전체 방폭 마킹 및 인증 조건을 확인하십시오. IP68 보호만으로는 위험 구역 적합성이 확립되지 않습니다.제어 및 위치 피드백
사용 가능한 구성에는 온/오프 제어, 건식 접점 상태 피드백, 포텐셔미터 피드백 및 조절 위치 제어가 포함됩니다.
조절 버전은 4–20 mA DC, 1–5 VDC 또는 2–10 VDC 명령 신호를 수용하고 4–20 mA DC 위치 피드백을 제공합니다. 지정된 기본 오차는 ±1%를 초과하지 않으며 반복 오차는 ≤1%입니다. 이러한 수치는 전체 밸브 시스템의 유량 제어 정확도가 아닌 액추에이터 위치 지정 성능을 설명합니다.선택적 보호 및 전원 손실 응답선택적 과토크 보호는 토크가 사전 설정 임계값에 도달하면 모터 회로를 차단하여 밸브 막힘 중 과도한 부하로부터 보호하는 데 도움이 됩니다.선택적 축적 에너지 안전 복귀 구성은 모델에 따라 슈퍼 커패시터 또는 배터리를 사용합니다. 외부 전원 손실 후 선택된 설정에 따라 밸브를 완전히 열거나 완전히 닫거나 현재 위치를 유지할 수 있습니다.모델 및 구성 확인주문하기 전에 밸브 작동 토크, 장착 치수, 공급 전압, 회전 각도, 작동 시간 및 제어 신호를 확인하십시오. 선택적 기능 및 액세서리도 선택한 모델과 일치해야 하며 적용 가능한 인증 범위 내에 있어야 합니다.사양:
유형
Ex05E
Ex10E
Ex20EEx40EEx60E전원AC110V/AC220V출력 토크50Nm비고200Nm
400Nm
600Nm
작동 시간
20초
30초
30초
| 30초 | 45초 | 회전 각도 | 0-90° | 0-90° | 0-90° |
| 0-90° | 0-90° | ||||
| 모터 전력 | 10W | 25W | 40W | 90W | 90W |
| 정격 전류 | 0.24/0.15A | 1.12/0.64A | 1.12/0.64A | 1.12/0.64A | 1.18/0.67A |
| 총 중량 | 10.0kg | 10.0kg | 10.0kg | 10.0kg | 10.0kg |
| 입력 신호 | 4-20mADC,1-5VDC,2-10VDC | 출력 신호 | 4-20mADC | ±1% 이하 | ±1% 이하 |
| 왕복 오차 | 1% 이하 | 데드 스페이스 | 0.5%-5.0% 조절 가능 | 댐핑 특성 | 0회 |
| 액추에이터 반복 오차 | ≤1% | 절연 저항 | 100MΩ/500VDC | 내전압 등급 | 1500VAC 1분 |
| 보호 등급 | IP68 | ||||
| 방폭 등급 | Exd II CT4Gb | ||||
| 설치 각도 | 360° 어느 각도에서든 | ||||
| 전기 인터페이스 | 2-M20*1.5 방폭 플러그, 고객은 케이블 선택에 따라 해당 방폭 케이블 커넥터를 설치해야 합니다. | ||||
| 사용 시. | 주변 온도 | ||||
| -20°C~+60°C | 선택적 기능 | ||||
| 과토크 보호기/제습 히터/수동 접점 스위치 | 비고 | ||||
| 필요한 다른 입력 또는 출력 신호는 구매 주문 시 명시하십시오. | |||||
