제품 상세 정보
| 표준 토크 | 100nm ~ 600nm | 표준 시간 | 30 ~ 45s |
|---|---|---|---|
| 총 중량 | 5kg ~ 10kg | 전원공급장치 | 24VAC/110VAV/220VAC/380VAC/24VDC |
| 모터 파워 | 15W ~ 90W | 주변 온도 | -25+~ ~+55 ℃ / -13 ° F ~+131 ° F |
| 설치 각도 | 360° | 봉합 등급 | IP68 NEMA4X |
제품 설명
기능
- 기계적 제한이 있는 쿼터 턴 작동
- 열 과부하 보호 기능이 있는 중부하용 모터
- 분말 코팅 처리된 견고한 IP68/NEMA 4X 알루미늄 합금 하우징
- 구역 시스템의 경우 ExdIICT4, 구분 시스템의 경우 그룹 C, D T4 방폭 등급
- 과토크 보호 기능 사용 가능
- 결로 방지 히터는 선택 사항
- 표준 ISO5211 직접 설치
- 앨런 렌치 또는 핸드휠을 이용한 수동 조작
- CSA 인증
- 업데이트: DC12V 전원 공급 모델 DCL-Ex05, DCL-Ex10 및 DCL-Ex20이 CSA 인증을 획득했습니다.
설명

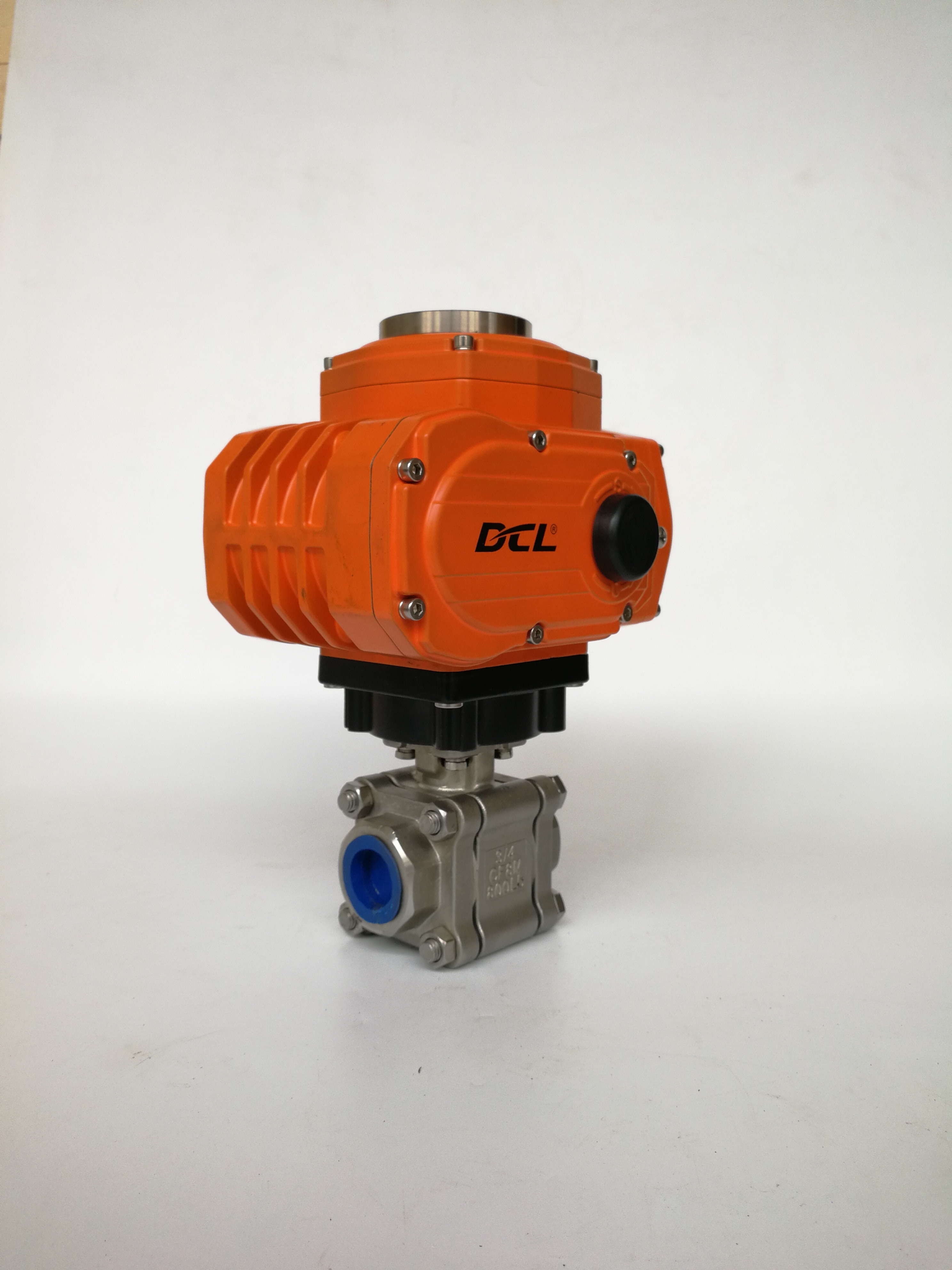

DCL 방폭 전기 액추에이터는 석탄 광산 응용 분야를 제외한 지정된 폭발성 가스 및 가연성 분진 환경에서 산업용 밸브 자동화를 지원합니다. 보호 기능은 다양한 작동 위험을 해결합니다. 선택적 과토크 보호는 과도한 기계적 부하에 응답하고 모터 열 보호는 비정상적인 권선 온도에 응답합니다.
선택적 과토크 보호
침전물, 이물질 또는 기타 장애물은 밸브 작동 토크를 증가시킬 수 있습니다. 토크가 사전 설정 임계값에 도달하면 선택적 토크 스위치가 모터 회로를 차단하여 밸브 및 액추에이터 전송에 대한 과도한 부하를 제한하는 데 도움이 됩니다.
보호 임계값은 선택한 액추에이터 및 밸브 어셈블리와 일치해야 합니다. 과토크 보호는 장애물을 제거하거나 모든 형태의 기계적 손상을 방지한다고 보장하지는 않습니다.
모터 권선 온도 보호
모터 권선에 위치한 PTC 열 보호기는 권선 온도가 약 105°C에 도달하면 회로를 차단합니다. 온도가 약 80–90°C입니다.
재설정은 회로의 가용성을 복원합니다. 후속 모터 작동은 제어 명령 및 회로 구성에 따라 달라집니다. 반복적인 열 차단은 밸브 부하, 작동 의무 및 과열 원인에 대한 조사가 필요합니다.
이 온도 값은 모터 보호 임계값을 설명하며 허용 가능한 주변 온도를 나타내지 않습니다. 지정된 액추에이터 주변 범위는 –25°C ~ +55°C입니다.
내염 방폭 설계
모터, 전자 부품 및 연결 구획은 내염 구조를 통합합니다. 제어된 조인트 간격 및 결합 길이는 보호 시스템의 일부를 형성하여 인증된 조건에서 내부 점화가 주변 폭발성 분위기로 확산되는 것을 방지하는 데 도움이 됩니다.
알루미늄 합금 인클로저 및 내염 조인트는 승인된 구조와 일관성을 유지해야 합니다. 설치, 유지 보수 및 교체 작업은 해당 작동 지침 및 인증 요구 사항을 따라야 합니다.
인클로저 보호 및 위험 지역 인증
이 시리즈는 IP68 인클로저 등급을 갖습니다. 방폭 구성에는 해당 인증 체계에 따른 가스 및 분진 표시가 포함됩니다. IP68은 침입 보호를 설명하며 독립적으로 방폭 적합성을 설정하지는 않습니다.
CSA 인증 구성에는 Class I, Division 1, Groups C and D 및 Class I, Zone 1 배열이 포함됩니다. 온도 등급 및 전체 표시는 다른 승인 간에 결합되는 것이 아니라 선택한 모델에 대해 확인해야 합니다.
주문하기 전에 현장 분류, 가스 또는 분진 그룹, 온도 요구 사항, 인증 범위, 공급 전압 및 선택적 기능을 확인하십시오. 최종 선택 시 밸브 토크, 작동 시간 및 장착 호환성도 확인해야 합니다.
사양:
| 유형 | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| 전원 | AC110V/AC220V | ||||
| 출력 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| 작동 시간 | 20초 | 30초 | 30초 | 30초 | 45초 |
| 회전 각도 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 모터 전력 | 10W | 25W | 40W | 90W | 90W |
| 정격 전류 | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| 총 중량 | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| 입력 신호 | 4-20mADC, 1-5VDC, 2-10VDC | ||||
| 출력 신호 | 4-20mADC | ||||
| 기본 오차 | ±1% 이하 | ||||
| 왕복 오차 | 1% 이하 | ||||
| 데드 스페이스 | 0.5%-5.0% 조절 가능 | ||||
| 댐핑 특성 | 0회 | ||||
| 액추에이터 반복 오차 | ≤1% | ||||
| 절연 저항 | 100MΩ/500VDC | ||||
| 내압 등급 | 1500VAC 1분 | ||||
| 보호 등급 | IP68 | ||||
| 방폭 등급 | Exd II CT4Gb | ||||
| 설치 각도 | 360° 어느 각도에서든 | ||||
| 전기 인터페이스 | 2-M20*1.5 방폭 플러그, 고객은 해당 방폭 케이블 커넥터를 설치해야 합니다. 케이블 선택에 따라 사용할 때. | ||||
| 주변 온도 | -20°C~+60°C | ||||
| 선택적 기능 | 과토크 보호기/제습 히터/수동 접점 스위치 | ||||
| 비고 | 다른 입력 또는 출력 신호가 필요한 경우 구매 주문 시 명시하십시오. | ||||
